Изготовление конусов из листовой стали в СПб — под циклон, бункер, силос, ёмкость, переход

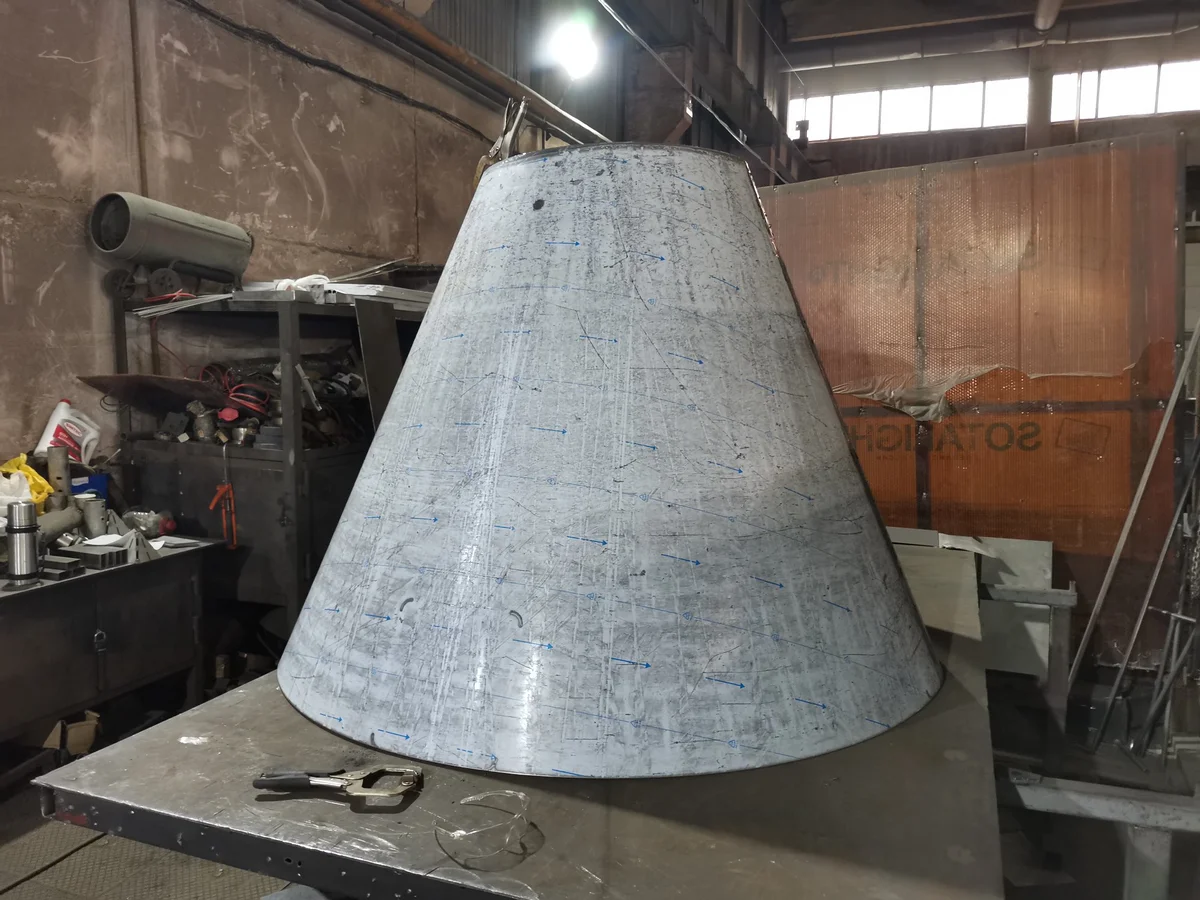

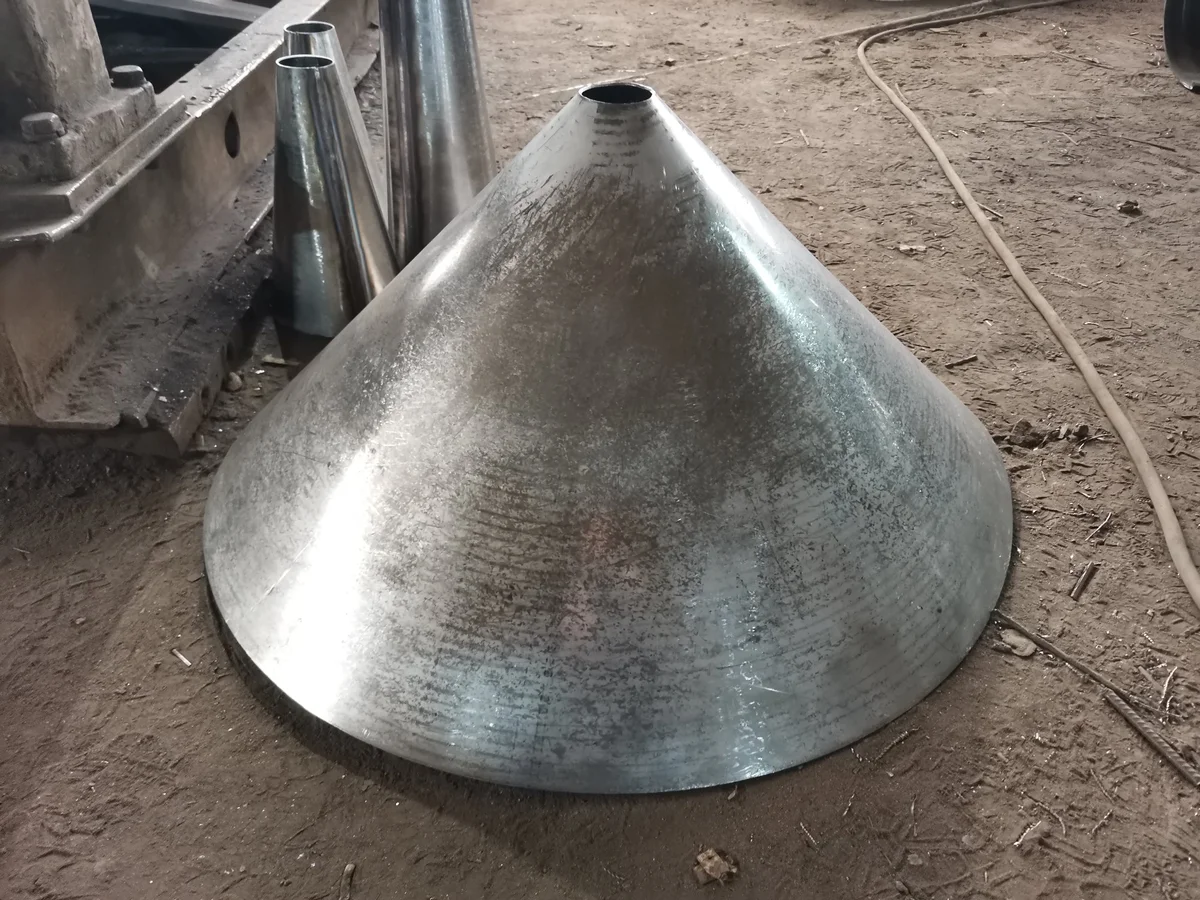

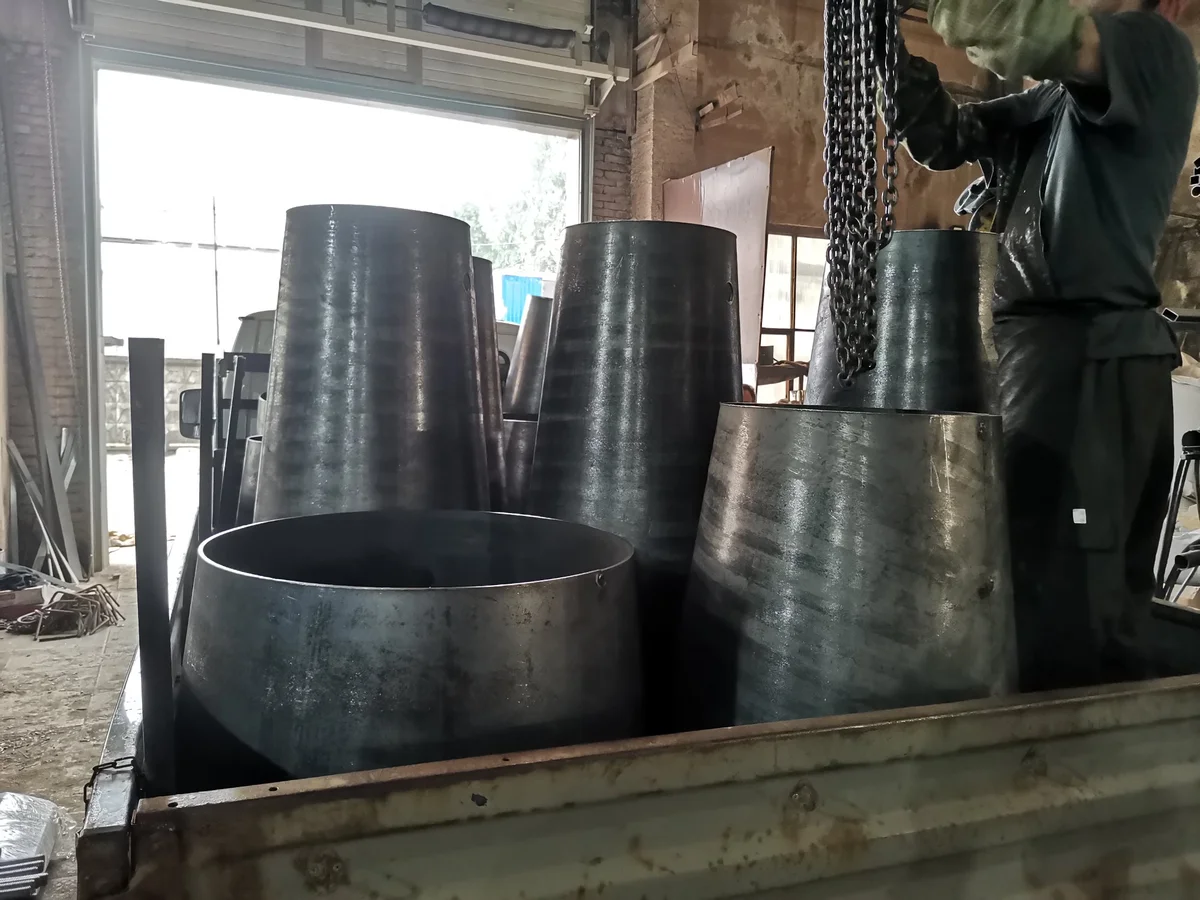

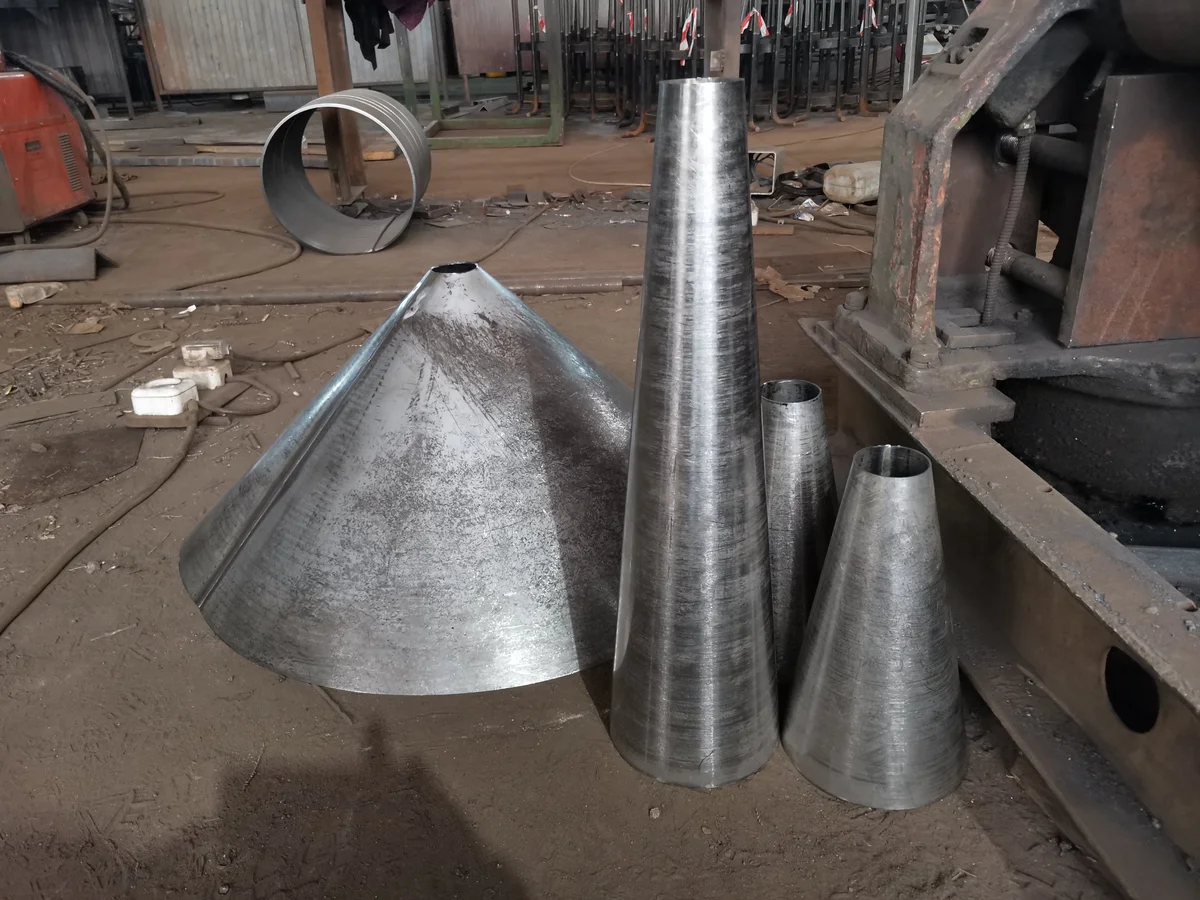

Изготовление конусов и конических обечаек выполняем по чертежу, эскизу или размерам со старой детали: больший диаметр до 2200 мм, диаметр у вершины от 60 мм, высота до 2000 мм, лист от 0,5 до 20 мм — нержавейка, Ст3, 09Г2С, Hardox, перфорированный лист. Развёртку строим сами и присылаем на согласование до запуска. Собственное производство в Новом Девяткино у КАД: самовывоз, доставка по Санкт-Петербургу и Ленобласти, в регионы — транспортной компанией; заказы на замену конусов часто приходят из регионов, по фото и размерам.

Знакомые ситуации

• Конус циклона аспирации протёрся насквозь: цилиндр цел, а нижняя часть светится. Абразивная пыль — песок, формовочная земля, цемент, зерно — всегда добивает конус первым. Чертежа завода-изготовителя нет, есть только сама деталь.
• Коническое днище цементного силоса или бункера: за годы зависаний по нему били кувалдой, оно в вмятинах, и от этого зависает ещё чаще. Плюс истирание и коррозия у выпускного отверстия.
• Гидроциклон на обогащении или песчаном карьере: футеровка нижней конической секции сработалась, а под ней корпус уже тоньше паспорта — нужен новый стальной конус под новую футеровку.
• Переход за дымососом или конфузор перед вентилятором прогорел или проржавел по конденсату; трубы стоят на месте, нужна деталь точно по двум посадочным диаметрам.
• Ёмкость, реактор или ЦКТ: коническое дно из чёрной стали разъело — переносим на нержавейку под тот же диаметр обечайки.

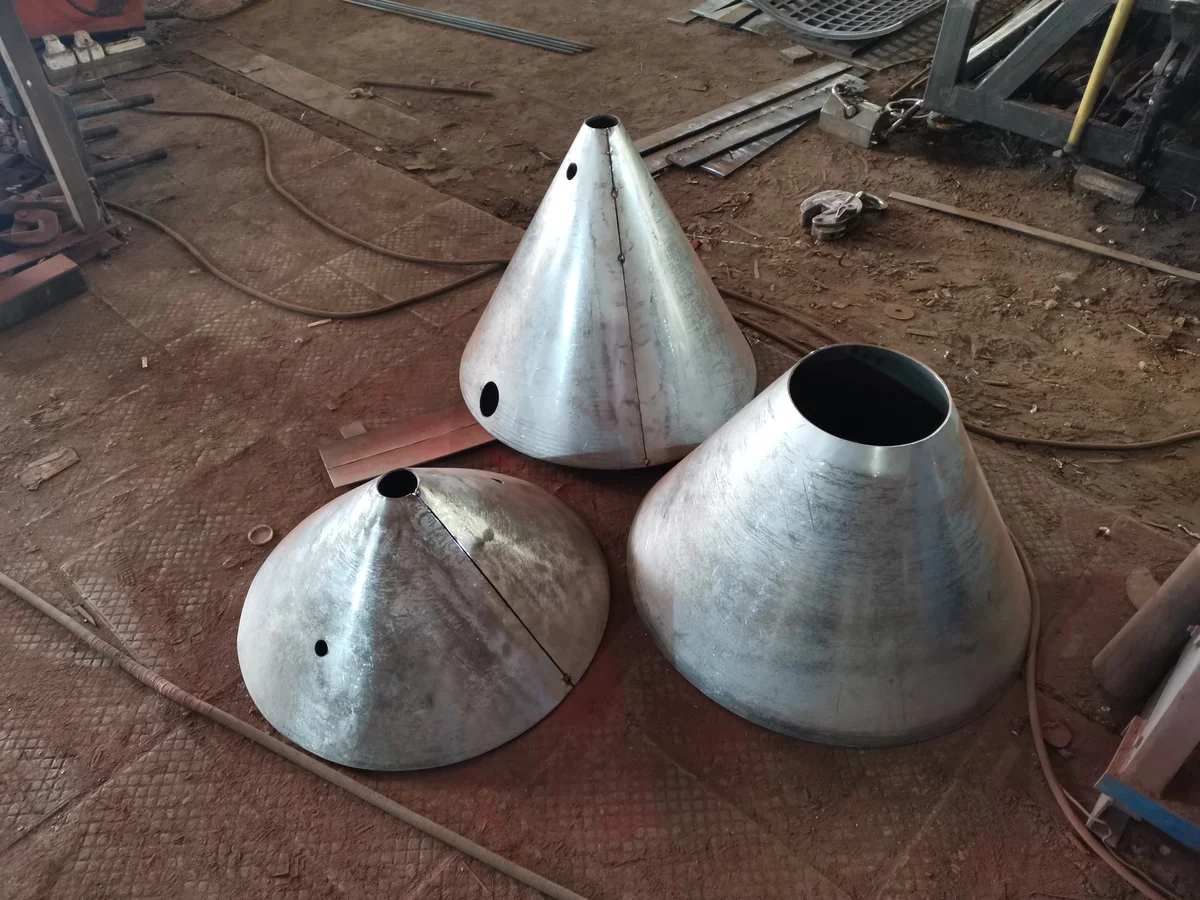

Конус циклона: протёрся или прогорел — делаем по размерам старого

Снимаете два диаметра и высоту со старого конуса, присылаете фото. Мы строим развёртку, высылаем на согласование, режем и катаем. Для абразивной пыли предлагаем Hardox — он держит истирание значительно дольше Ст3; для горячих газов и золы — толщину с запасом. Отдаём с кромками под стыковку к цилиндру или, по желанию, на прихватках — под сварку на месте, без демонтажа всего циклона.

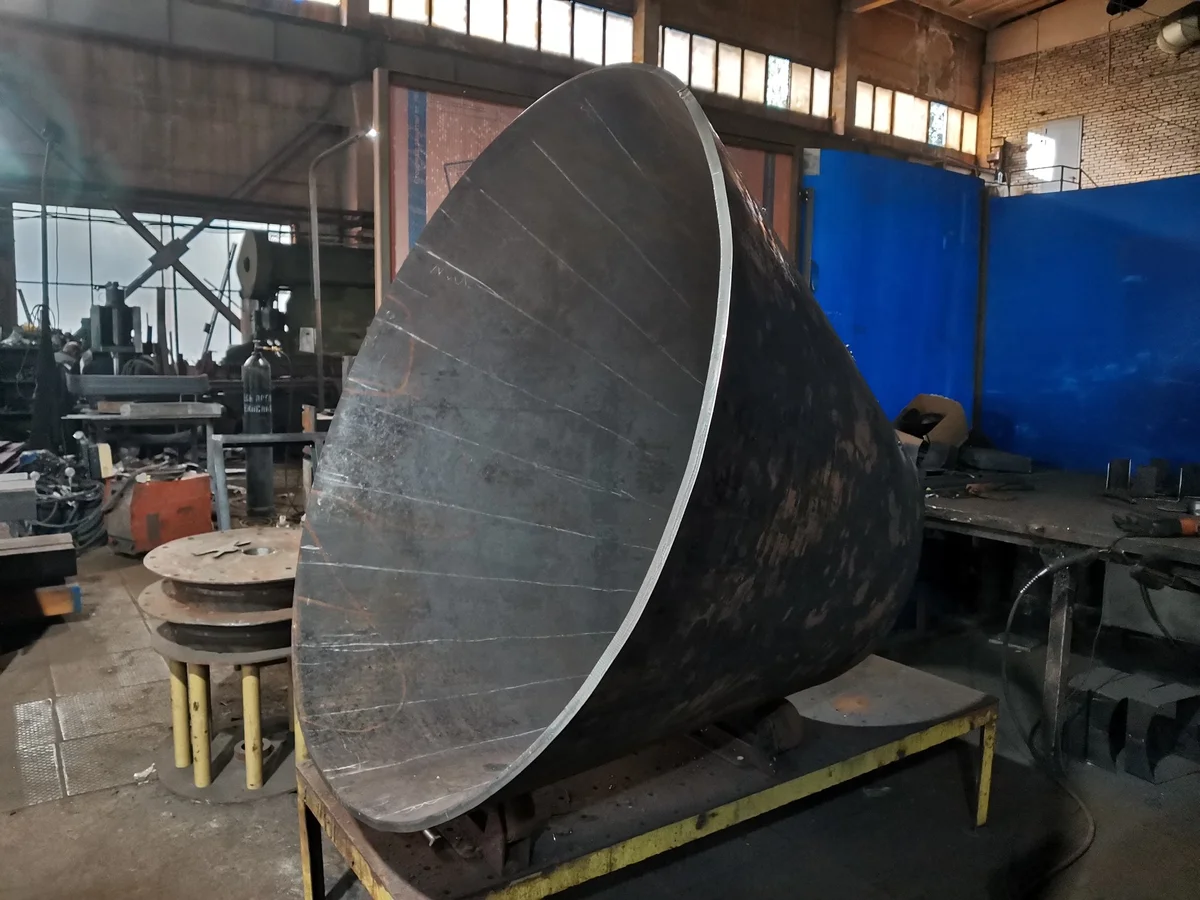

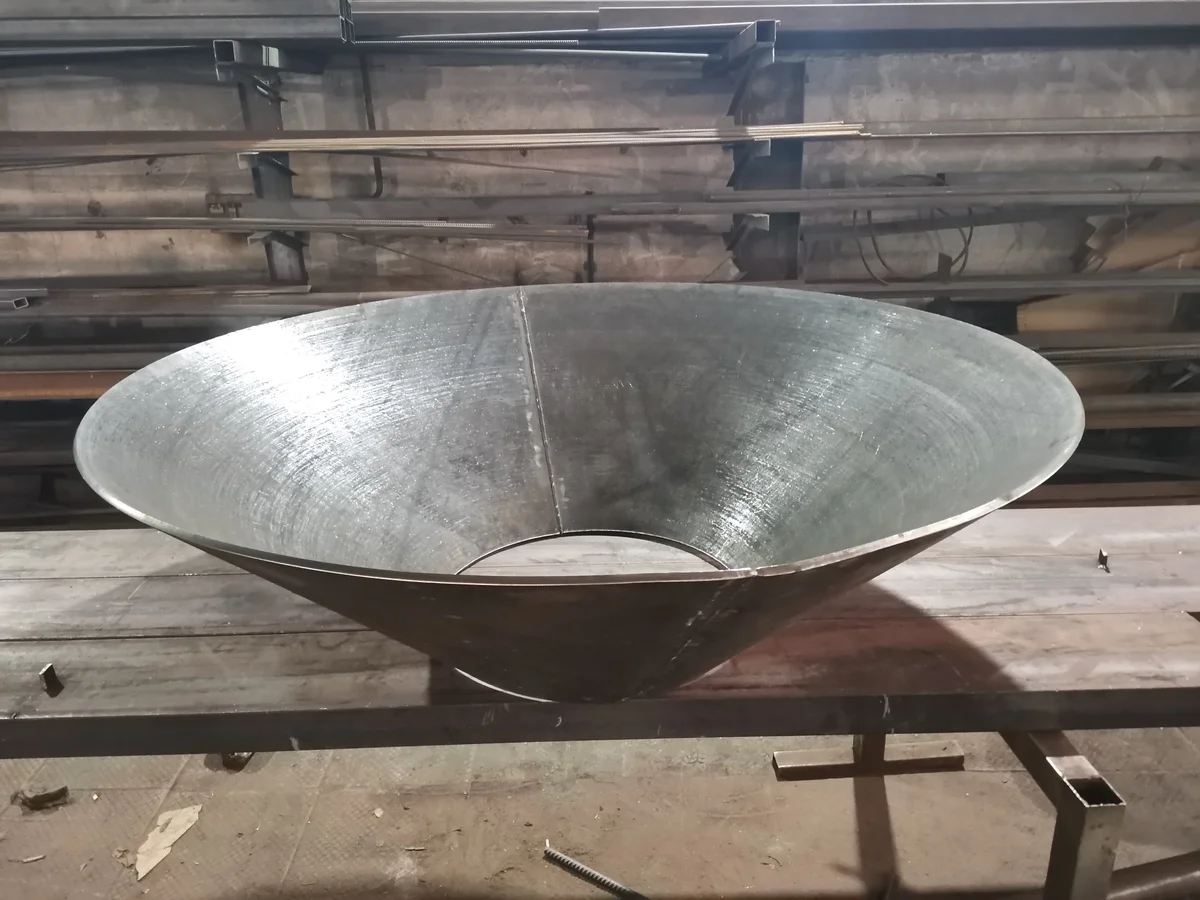

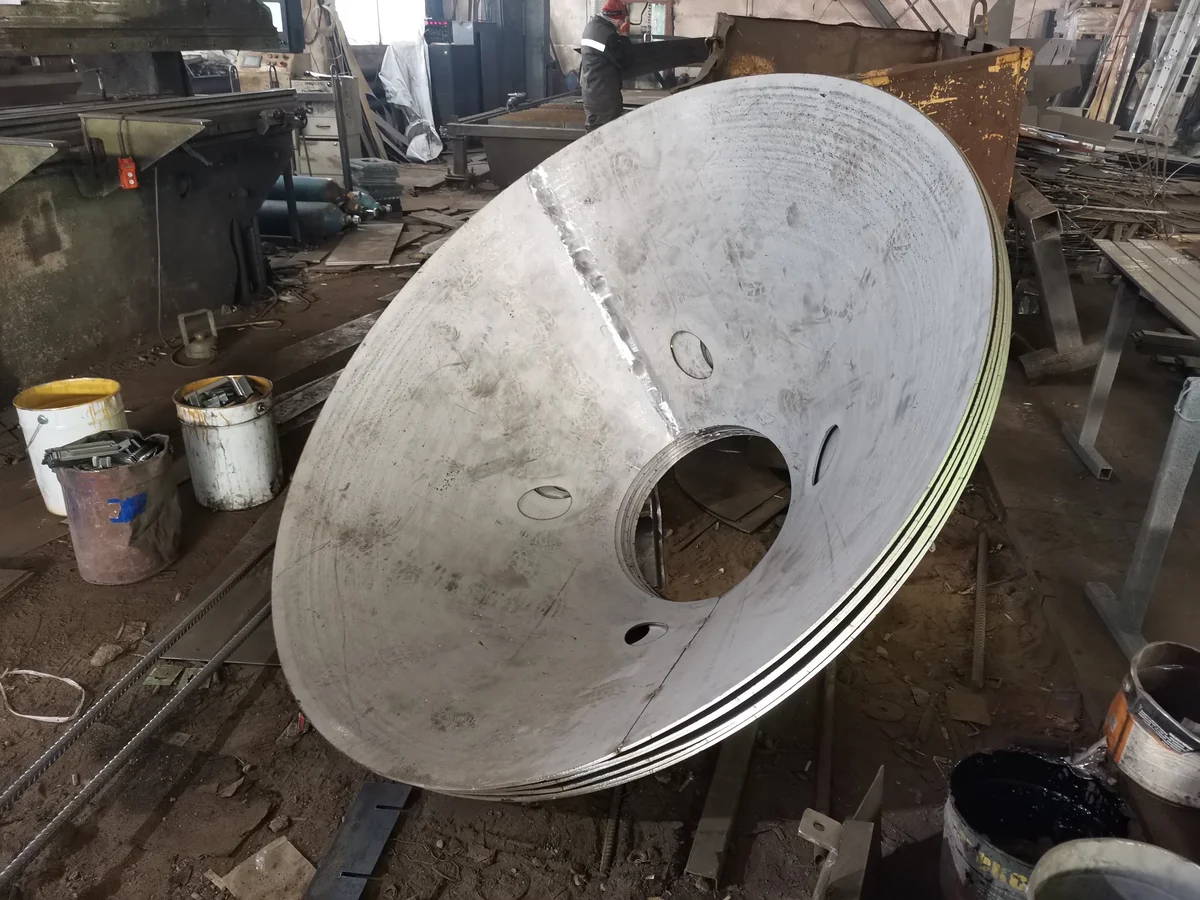

Коническое днище силоса и бункера: износ, коррозия, вмятины

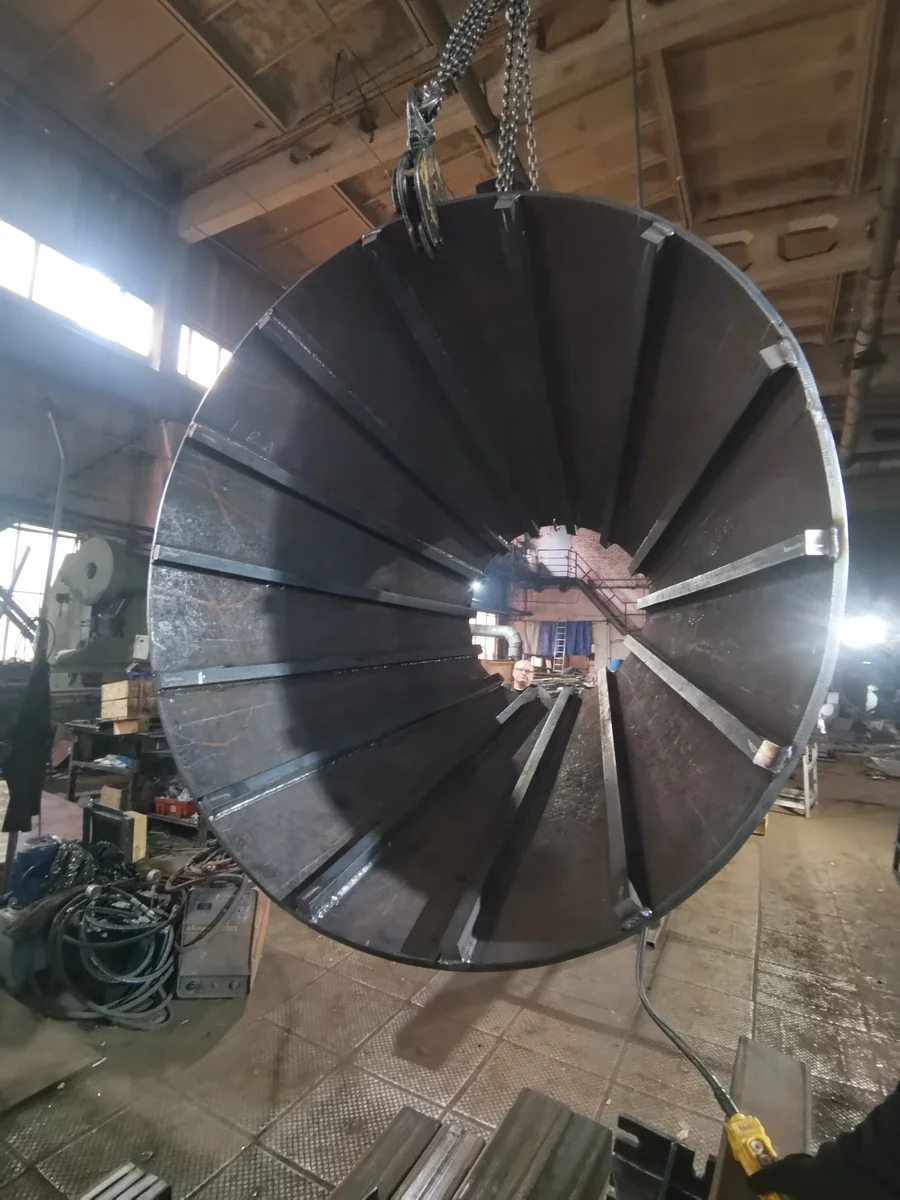

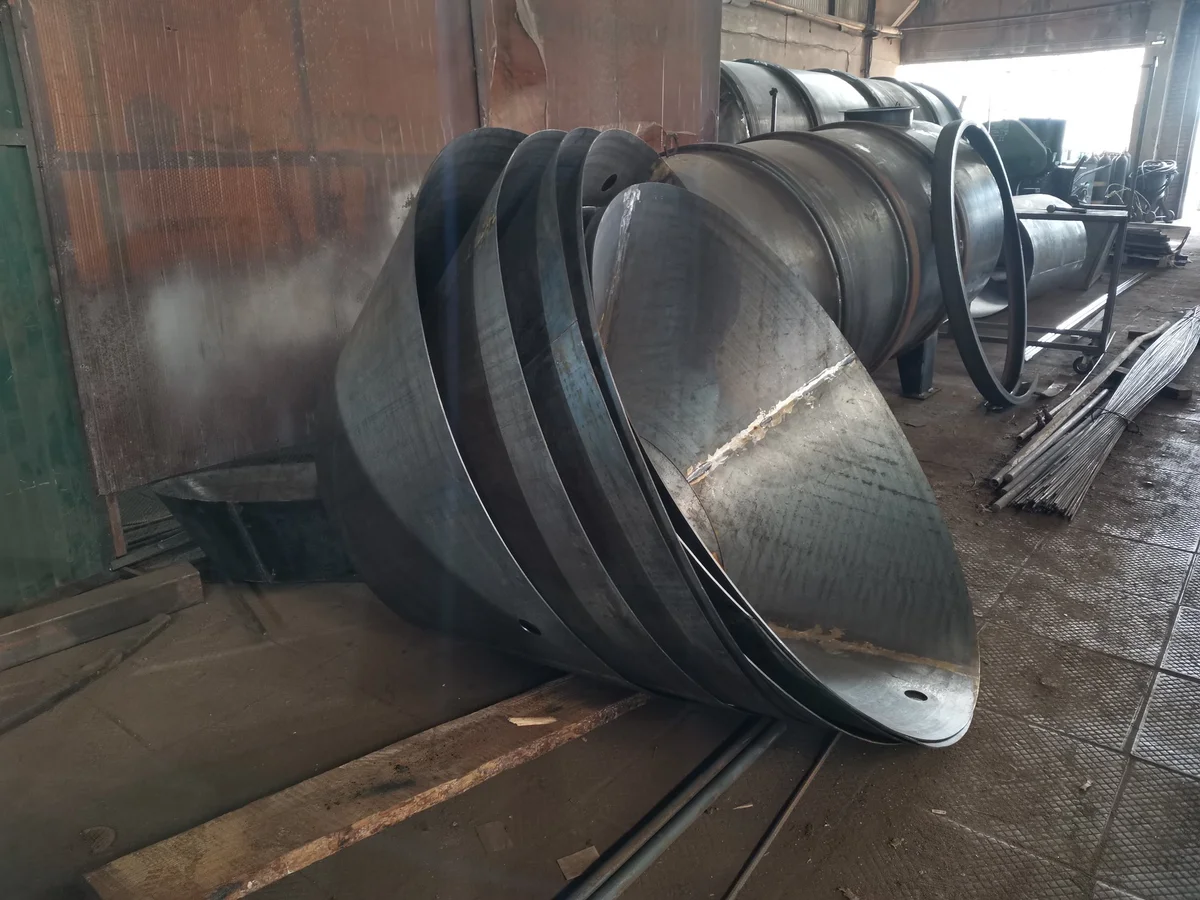

Конусные днища силосов и бункеров под цемент, известь, зерно, комбикорм, золу, песок делаем по вашему углу конусности и посадочному диаметру. Материал — под продукт: Hardox для абразива, нержавейка для пищевых, Ст3 или 09Г2С для общепромышленных. Большие днища выше 2000 мм — составные из поясов или из секторов под сборку на площадке. Течки, воронки, пересыпки конвейеров — по чертежу, из того же ряда материалов.

Конус гидроциклона: стальной корпус под новую футеровку

Нижняя коническая секция гидроциклона изнашивается быстрее всего. Катаем стальной корпус конуса по размерам старого или по чертежу — с выдержанным углом и обоими диаметрами, чтобы футеровка легла ровно.

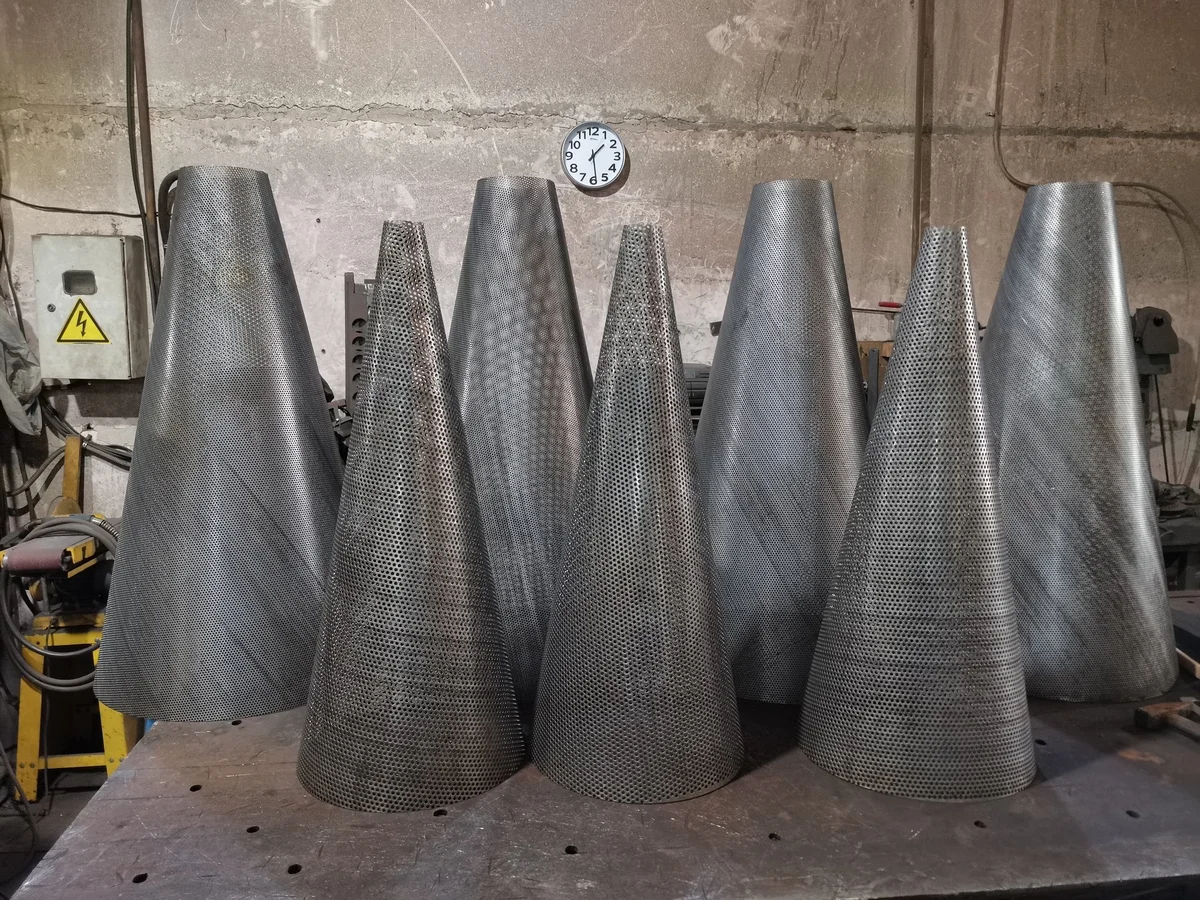

Конусные сита и конусы из перфорированного листа

Катаем конусы и из перфорированного листа — с уже пробитыми отверстиями, круглыми или щелевыми, из вашего листа или подберём перфорацию под задачу. Это конусные сита и решета сепараторов, дренажные и фильтрующие конусы, ловушки и рассекатели, корзины центрифуг. На конических вальцах перфолист катается так же ровно, как сплошной. Мелкая ячейка — стык просто свариваем; толстый лист с крупными отверстиями — как правило, с рамкой из сплошного листа по периметру, под неё и строим развёртку. Нержавейка — для пищевых и химических задач, оцинковка или Ст3 — для общепромышленных.

Конусный переход с диаметра на диаметр, конфузор и диффузор

Переход конический из листа — по двум посадочным размерам под существующие трубы, газоходы, воздуховоды: стыковка без подгонки. Конфузор — сужение потока перед вентилятором, диффузор — расширение за ним; оба это усечённые конусы, делаем из Ст3, 09Г2С или нержавейки, с фланцами по чертежу или без.

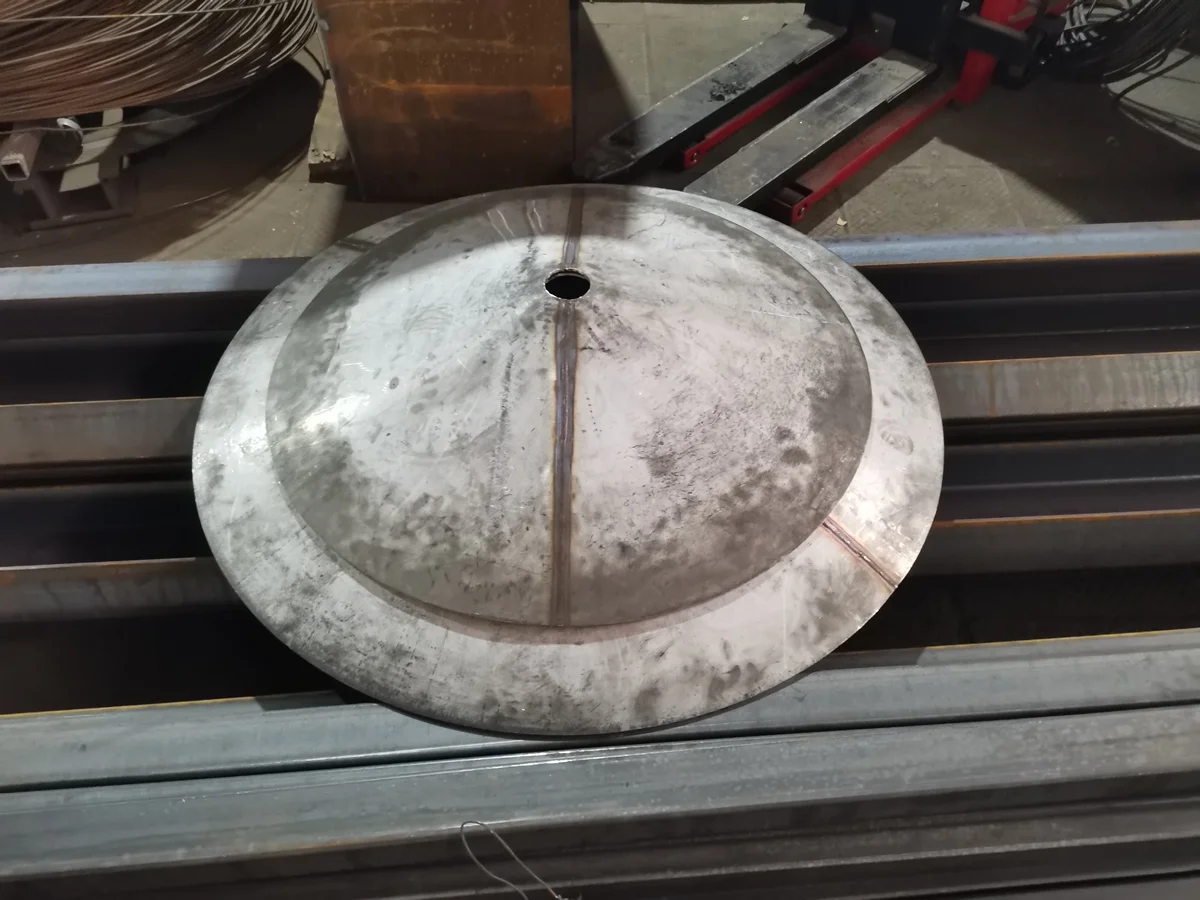

Коническое дно ёмкости, ЦКТ, реактора — из нержавейки

Конические днища и горловины под вашу обечайку: согласуем размер стыка, чтобы сварка на площадке прошла без подгонки. Для пищевой, химической и фармацевтической отраслей — нержавеющая сталь.

Развёртка конуса — строить не нужно, построим сами

Присылаете два диаметра, высоту и толщину — развёртку усечённого конуса строим мы и высылаем на согласование до резки. Вы сверяете размеры, мы режем и катаем. Так ошибка ловится на бумаге, а не на готовой детали.

Размеры и материалы

Чем резче конусность и меньше диаметр, тем тоньше предельная толщина; на крупных конусах с малым углом закатываем и толстый лист.

Материалы: нержавеющая сталь; Ст3; 09Г2С; Hardox; перфорированный лист; другие марки по чертежу. Металл — свой или давальческий. Полный цикл: расчёт развёртки, раскрой, вальцовка, сварка по образующей — или без сварки, на прихватках.

Вальцовка конуса: почему малый диаметр у вершины — наша специализация

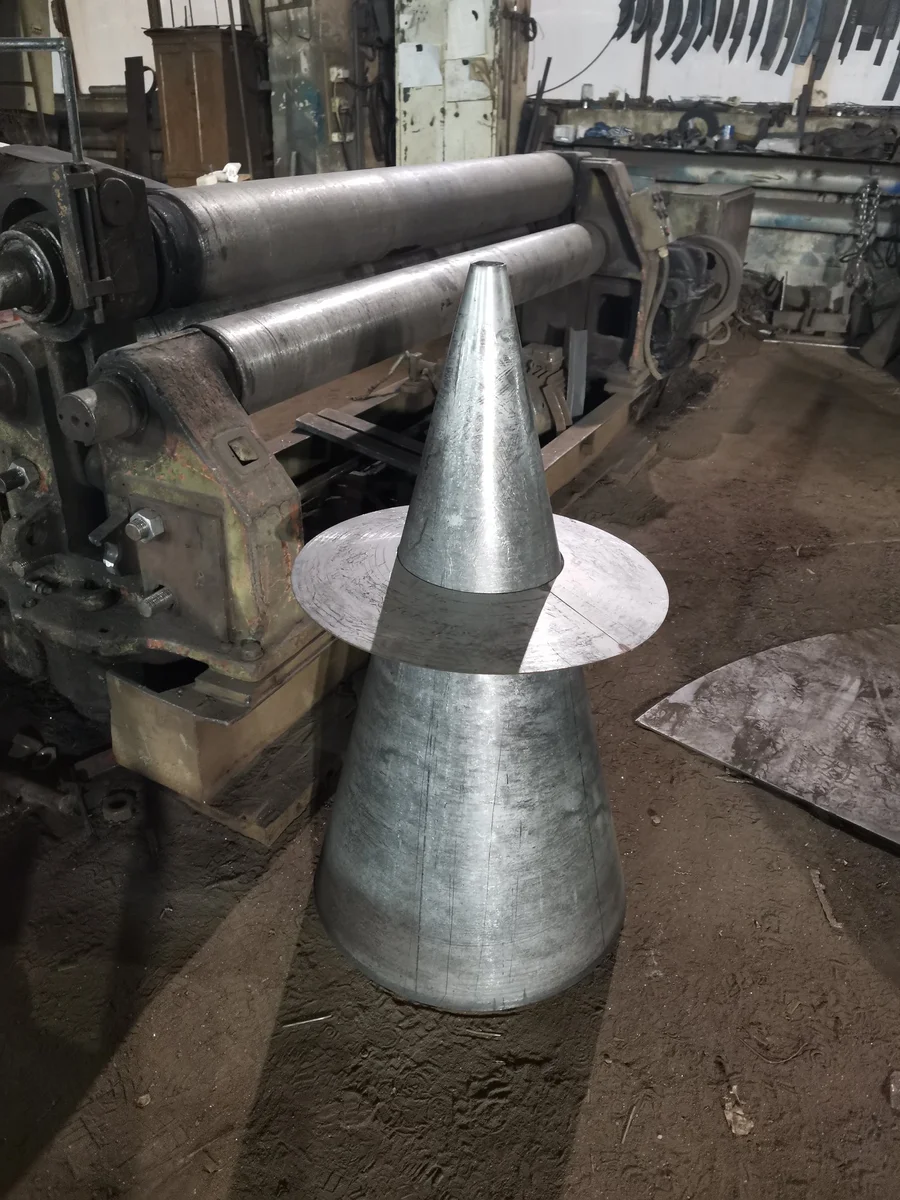

Конус катать сложнее обечайки: нужен точный угол наклона валков, сила прижима и разная скорость подачи кромок. На обычных цилиндрических вальцах маленький конус физически не свальцевать — диаметр вала 200–300 мм не даст. У нас четырёхвалковый станок с коническими валками: катаем конусы с диаметром у вершины от 60 мм, с выдерживанием обоих диаметров и угла. Плюс три трёхвалковых станка с валами 330, 220 и 130 мм, ширина до 2000 мм — под крупные конусы и толстый лист.

Что прислать для расчёта конуса

• чертёж, эскиз от руки или размеры: два диаметра, высота, толщина, материал, количество;
• для замены — фото старой детали и размеры с натуры;
• для сита — диаметр и шаг отверстий или образец листа;
• единичное изделие или серия — считаем от одного конуса.

Ответим стоимостью и сроком. Срок зависит от загрузки производства и самого конуса: диаметров, толщины, марки стали, сварки, фасок. Простой конус — как правило, от 3 рабочих дней. Цена от 15 000 ₽ за простой конус, точная — по чертежу.

Вопросы и ответы

Сколько стоит изготовить усечённый конус из листовой стали в СПб?

От 15 000 ₽. Итоговая цена по чертежу: два диаметра, высота, толщина листа и марка стали. Лист от 0,5 до 20 мм, диаметр у вершины от 60 мм при листе 0,5–2 мм и от 100 мм при листе 2–20 мм. Присылайте размеры или старый конус, считаем в тот же день.

За сколько дней изготовят усечённый конус в СПб?

От 3 рабочих дней с момента оплаты для простого одиночного конуса. Сложная геометрия, толстый лист или партия занимают дольше, точный срок называем при расчёте. Самовывоз из Нового Девяткино или доставка по Петербургу и Ленобласти.

Из чего делать конус циклона, чтобы не протирался?

Для абразивной пыли — Hardox, для горячих газов — Ст3 с запасом по толщине, для влажных и агрессивных сред — нержавейка. Размеры снимаем со старого конуса.

Как сделать развёртку конуса?

Считать самому не нужно: два диаметра, высота, толщина — развёртку строим мы и высылаем на согласование до резки.

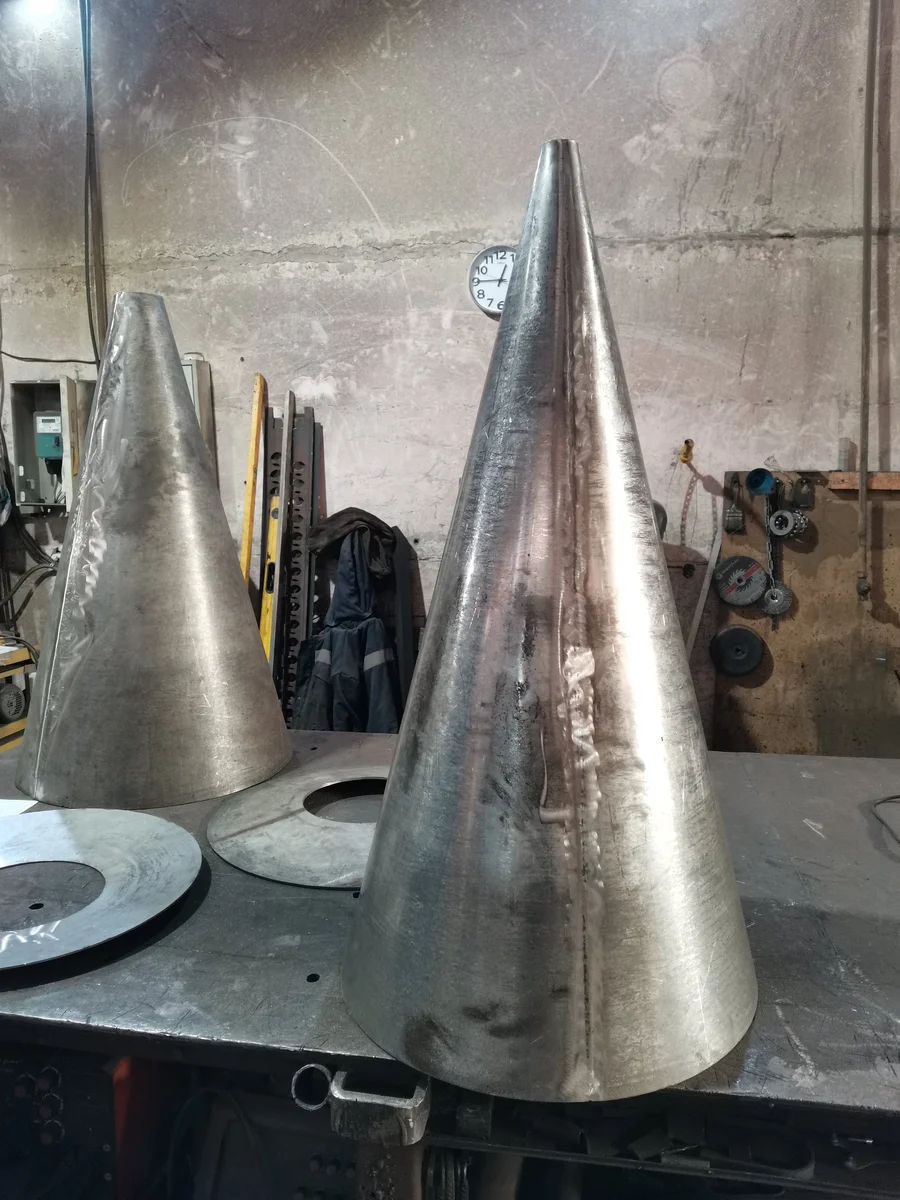

Какой самый маленький конус можно свальцевать?

С диаметром у вершины от 60 мм при листе 0,5–2 мм, от 100 мм при листе 2–20 мм — на четырёхвалковом станке с коническими валками.

Можно ли свальцевать конус из перфорированного листа?

Да — конусные сита, решёта, фильтрующие и дренажные конусы; из вашего перфолиста или подберём перфорацию под задачу.

Доставляете ли в регионы?

Да, транспортными компаниями по всей России; конусы под замену часто едут в регионы — по фото и размерам старой детали.
