Циклоны ЦН-15, ЦН-11, ЦН-24, РИСИ, ЦОЛ от 400 до 2000 мм: изготовление промышленных циклонов в СПб

Циклон в аспирации — самый простой аппарат из всех, что стоят на линии: ни фильтров, ни движущихся частей, ни электричества. Именно поэтому его редко покупают «с полки». Он либо заложен в проект новой системы с конкретным типоразмером, либо нужен на замену старому, который прогорел на конусе или проржавел в бункере, либо его надо вписать в уже построенный цех, где воздуховоды лежат там, где лежат. Во всех трёх случаях каталожная карточка «ЦН-15-600, цена, купить» не решает задачу: нужен завод, который сделает циклон нужной серии и подгонит присоединительные размеры под ваш объект.

Мы изготавливаем промышленные циклоны любой серии и любого диаметра, одиночные и групповые, с бункерами и постаментами, по типовым сериям или по вашему чертежу. Производство — Ленинградская область, Всеволожский район, д. Новое Девяткино, 2-й проезд, 2А, ближайшая станция метро - «Девяткино». Самовывоз с производства, отгрузка в регионы транспортными компаниями.

Какие циклоны делаем

Циклоны ЦН — конструкции НИИОГАЗ, по типовым сериям. Это ЦН-11, ЦН-15, ЦН-15У и ЦН-24: у них один корпус, различаются только углом наклона входного патрубка. Диаметры от 200 до 1800 мм по ряду серии; в работе чаще всего ЦН-15 от 400 до 1000 мм — циклон ЦН-15-400, ЦН-15-500, ЦН-15-600, ЦН-15-800, ЦН-15-1000 — и крупные одиночные ЦН-11 и ЦН-24 на 1000 мм и выше.

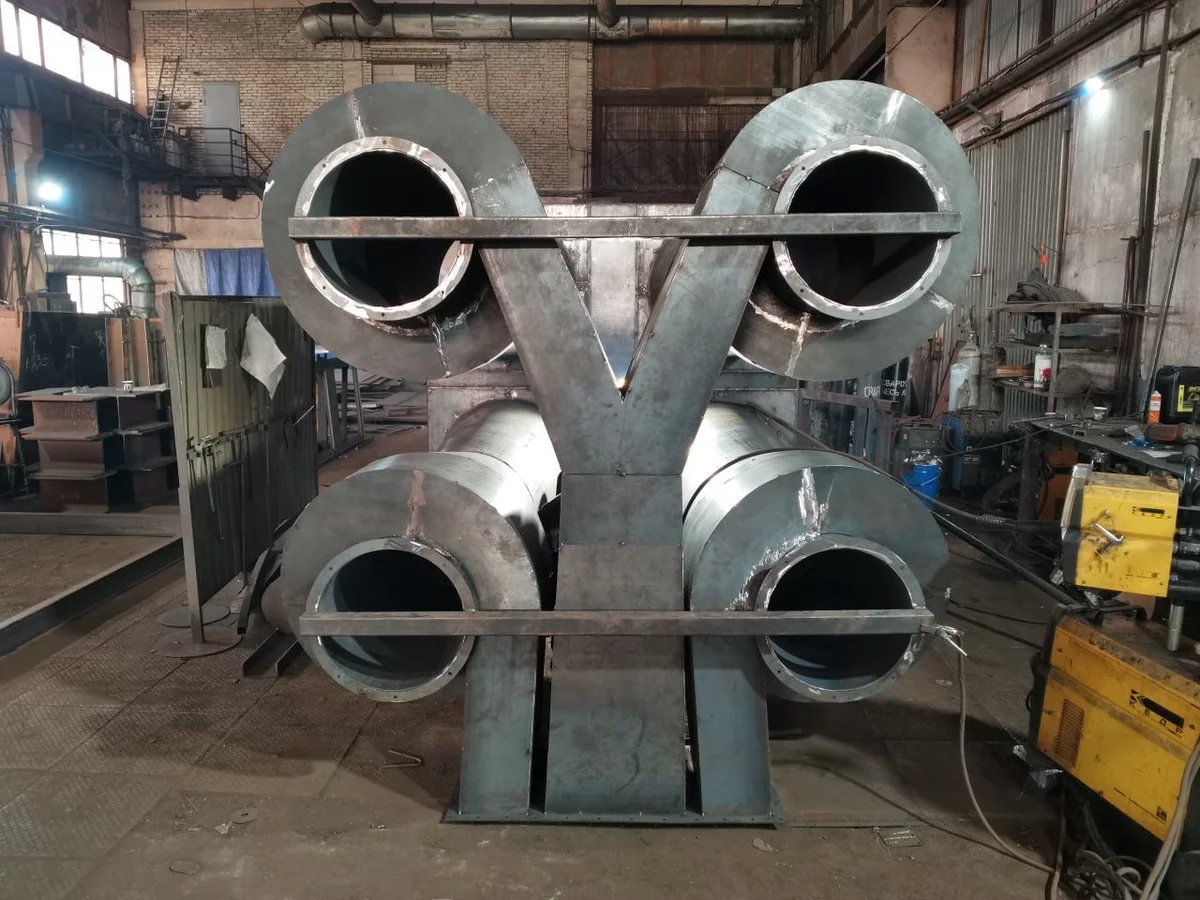

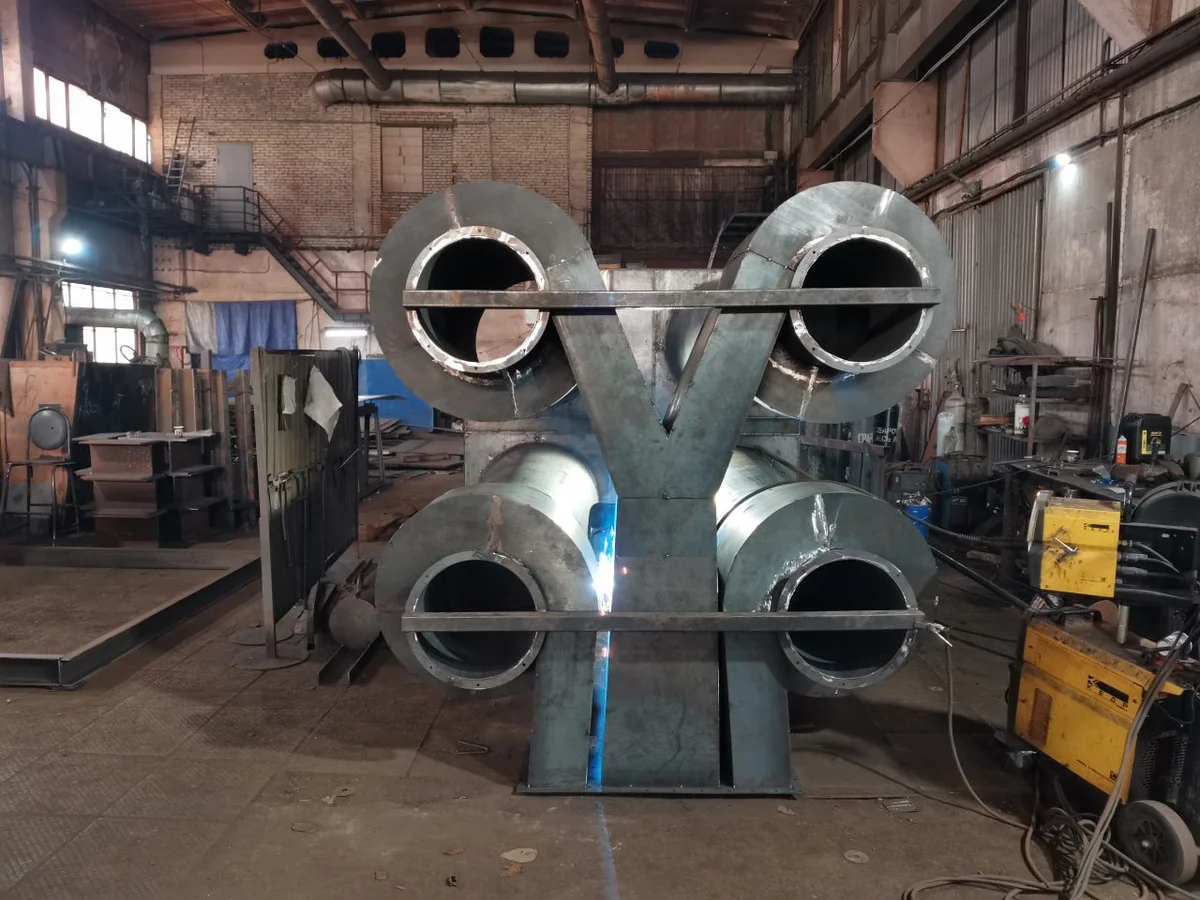

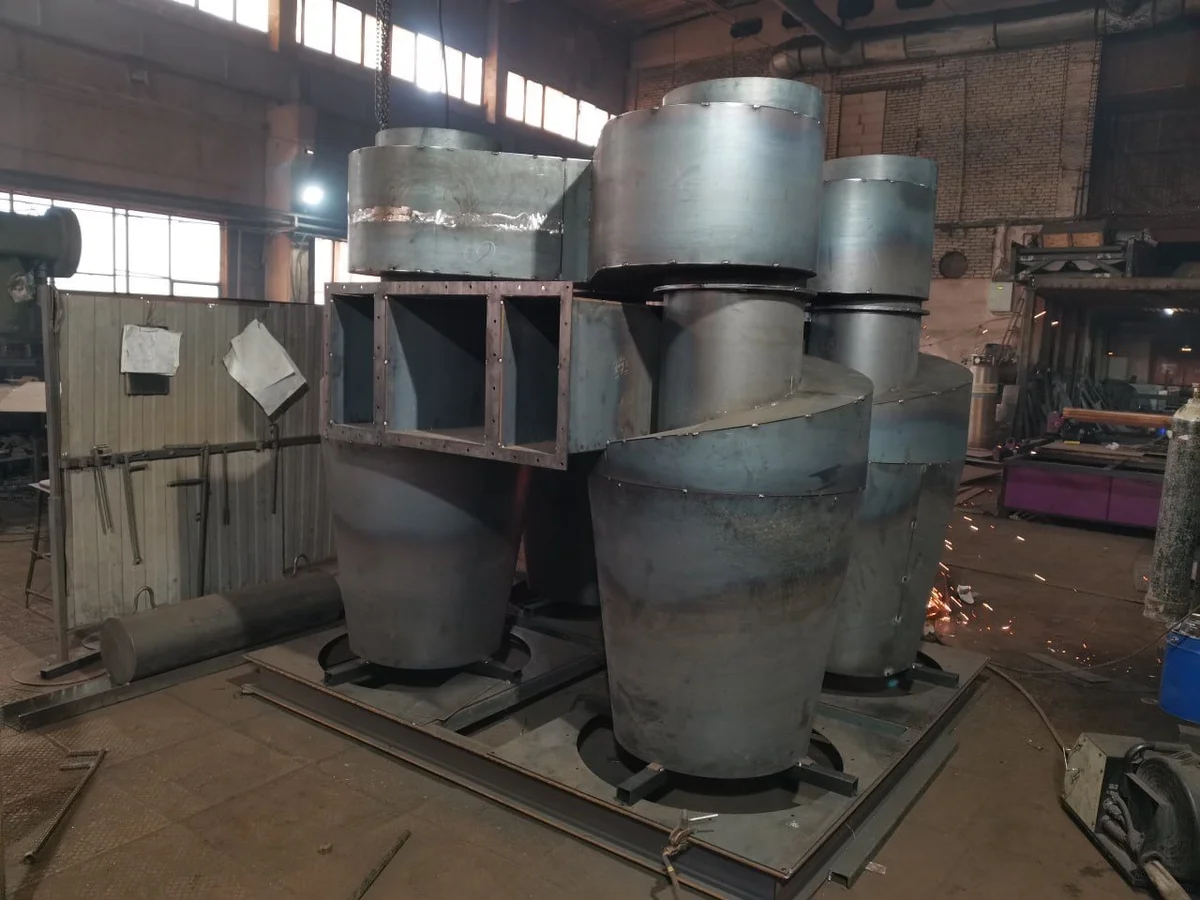

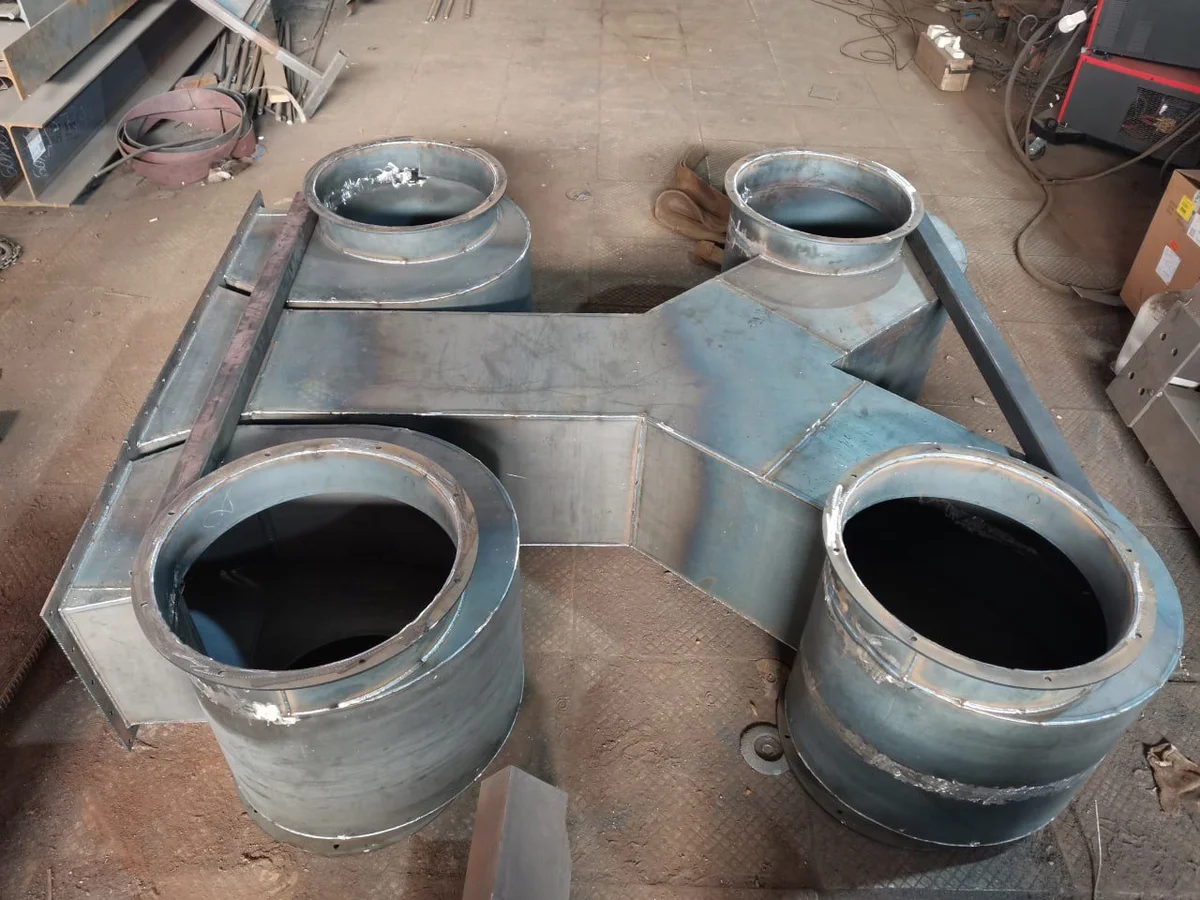

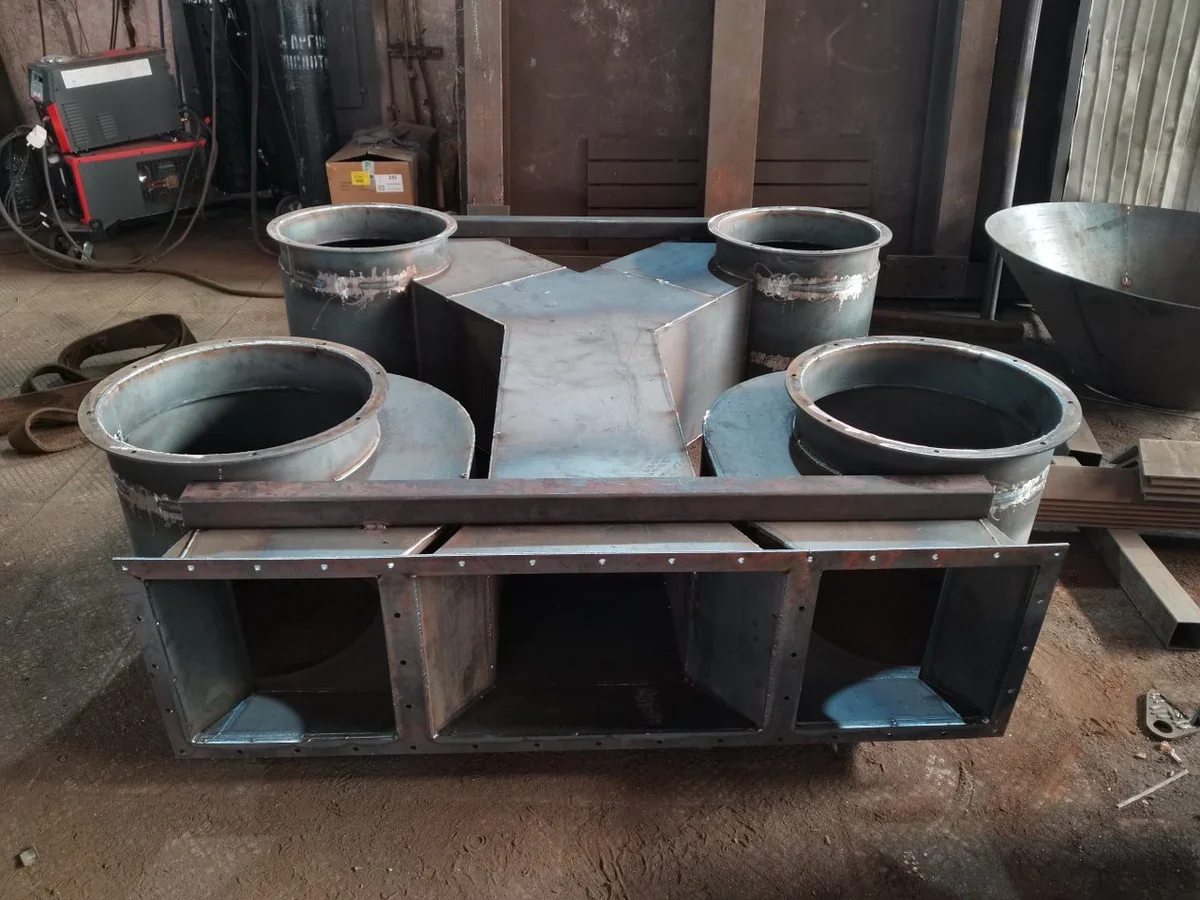

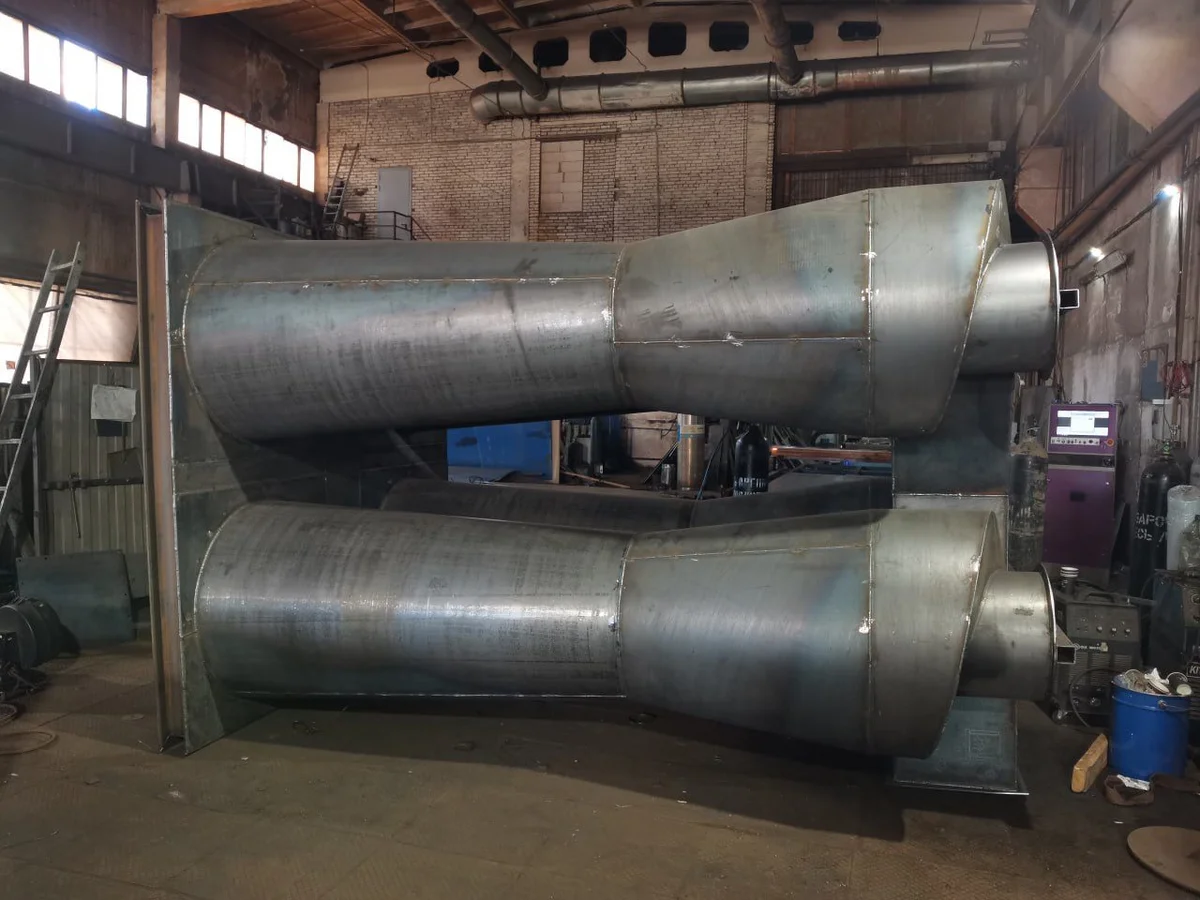

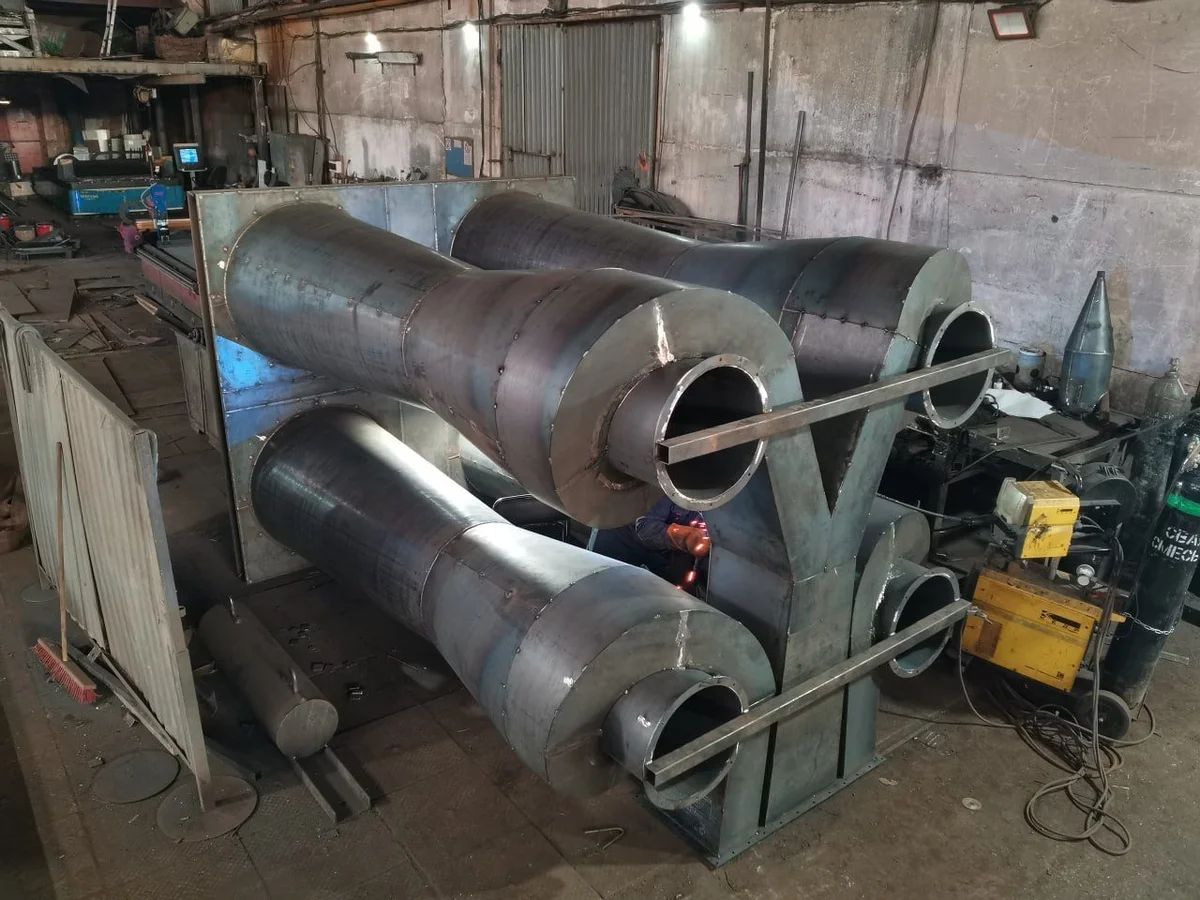

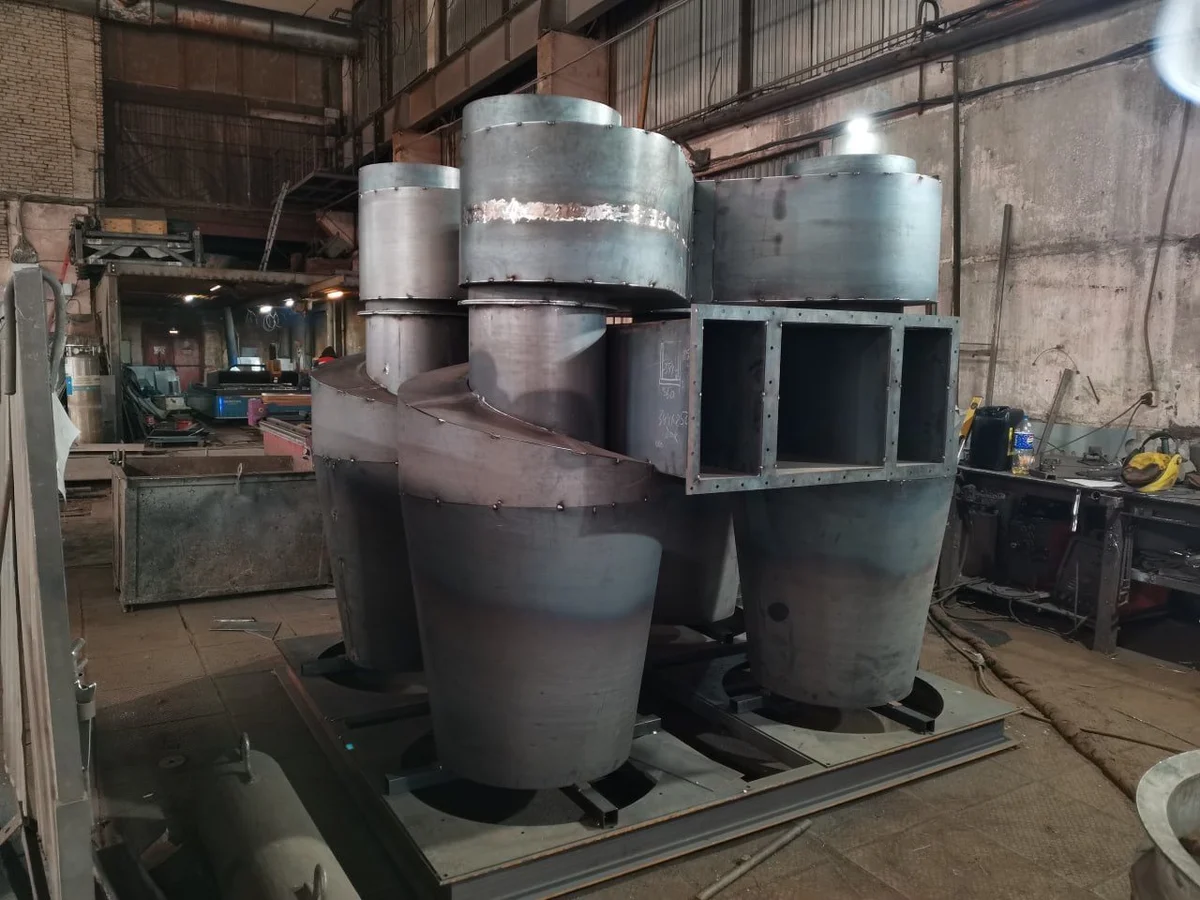

Исполнения — как в серии: одиночный циклон ЦН-15 1УП с улиткой или 1У со сборником, группы из двух и четырёх элементов с общим бункером — ЦН-15 2УП, ЦН-15 4УП, 2П, — из шести и восьми, круговые компоновки на 10–14 элементов. Правый или левый по направлению вращения потока — по вашей схеме.

Кроме ЦН изготавливаем циклоны-пылеуловители других серий, которые применяются в промышленности:

• ЦОЛ и ЛИОТ — общепромышленные, для крупной сухой пыли;
• СИОТ, СИОТ-М — сушка, обжиг, топливо;
• СК-ЦН-34, СДК-ЦН-33 — конические, для сажи, абразива и слипающейся пыли;

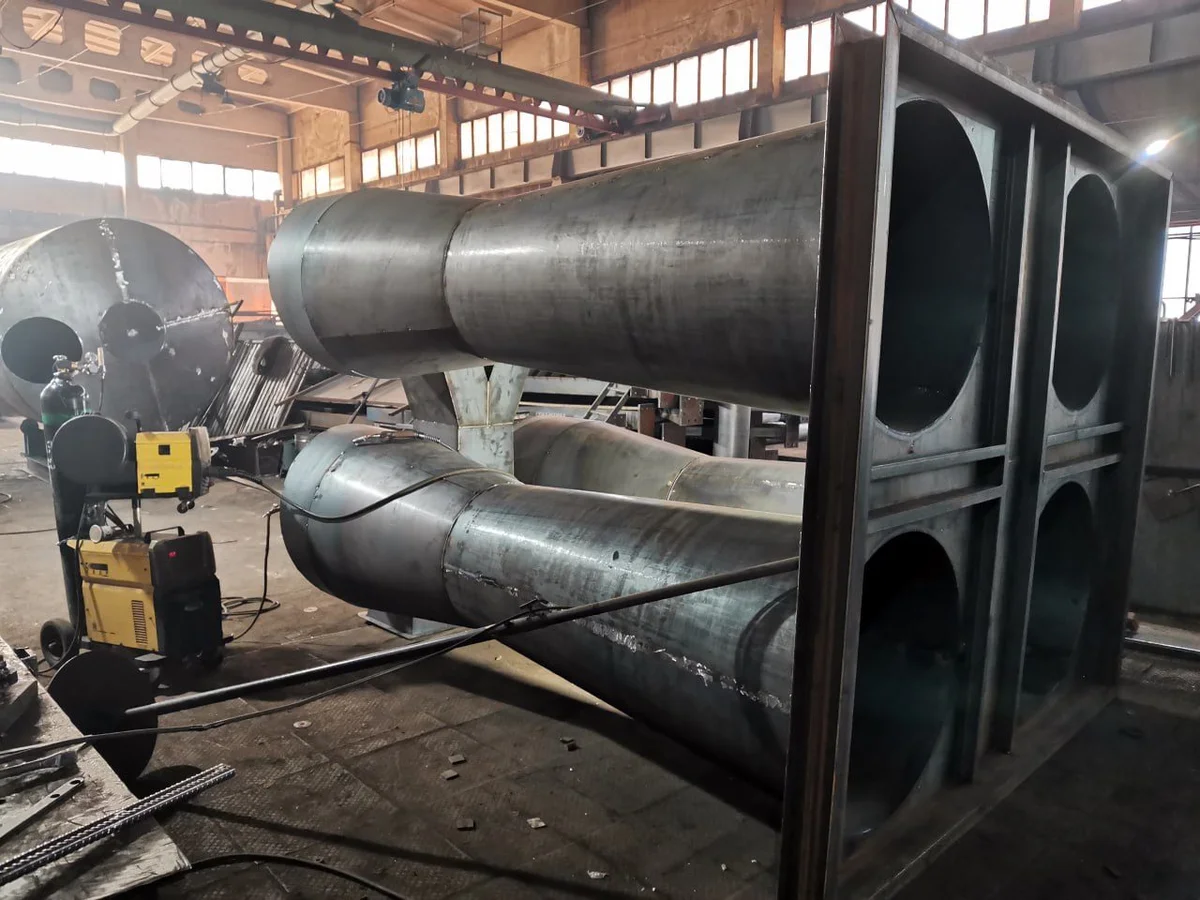

• РИСИ, ЦОК, РЦ, ЦМ — с обратным конусом, для влажной, волокнистой и слипающейся пыли; РИСИ делаем одиночными и групповыми, до четырёх элементов, с бункером и постаментом;
• батарейные циклоны БЦ-2, БЦ-259, БЦ-512, 4БЦШ и золоуловители ЗУ — циклоны котлов и котельных;
• УЦ-38 и У21-ББЦ — мукомольная и зерновая пыль;
• СЦН-40, ВЗП, ЦВП — по чертежам серий;
• циклоны-разгрузители ЦР для пневмотранспорта.

Если вашей серии в списке нет, это не значит, что мы её не сделаем: у всех циклонов для очистки воздуха от пыли одни и те же части — обечайка, конус, улитка или входной патрубок, крышка, выхлопная труба, бункер, постамент. Разница в пропорциях и размерах, а они есть в чертеже серии.

По чертежу, по типоразмеру или по старому циклону

Три способа заказать, по убыванию точности:

1. Чертёж циклона. Вы присылаете рабочий чертёж — из типовой серии или спроектированный вашим проектировщиком под конкретную систему, который ни с одной серией не совпадает: другие пропорции, свой бункер, крышка под ваш патрубок, опоры под существующую раму. Делаем по нему. Расчёт циклона по объёму газа и пыли остаётся за проектировщиком — мы изготавливаем по результату расчёта.
2. Типоразмер серии. Достаточно назвать модель: «ЦН-15-800×2УП с бункером на постаменте». Все размеры берём из серии, присоединительные — уточняем под ваши воздуховоды.
3. Нестандартный циклон под действующее производство. Старый циклон выработал ресурс, а система вокруг него осталась. Снимаем размеры с изношенного или с вашей схемы: фланцы входа и выхода, высоту до оси патрубка, отметку выгрузки, отверстия под анкеры — и повторяем их. Внутренние пропорции при этом оставляем по серии, чтобы циклон не потерял в очистке. Такие циклоны в документах так и называются: нестандартный, по схеме с размерами заказчика.

Во всех трёх случаях в ответ вы получаете коммерческое предложение со стоимостью и сроком. Изготовление — по предоплате.

Из чего состоит циклон и что входит в комплект

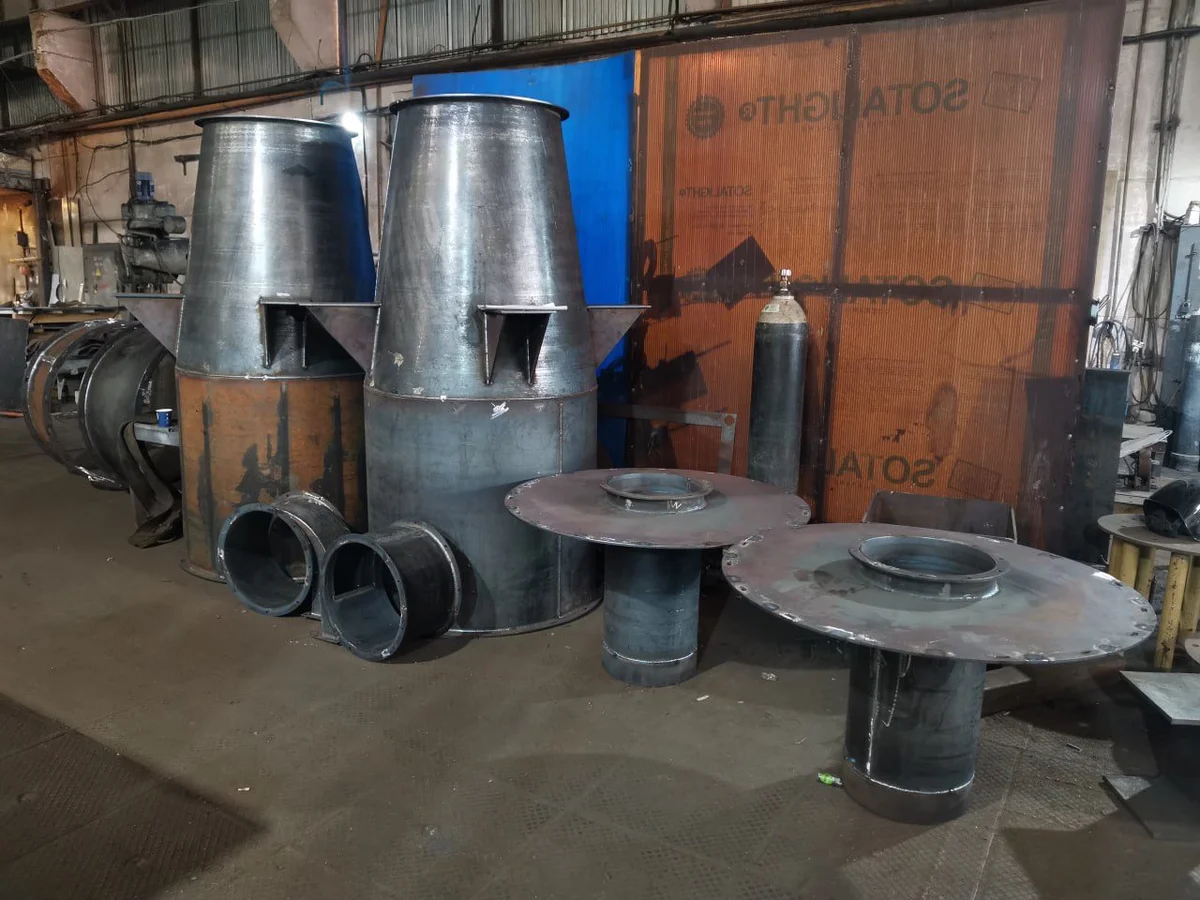

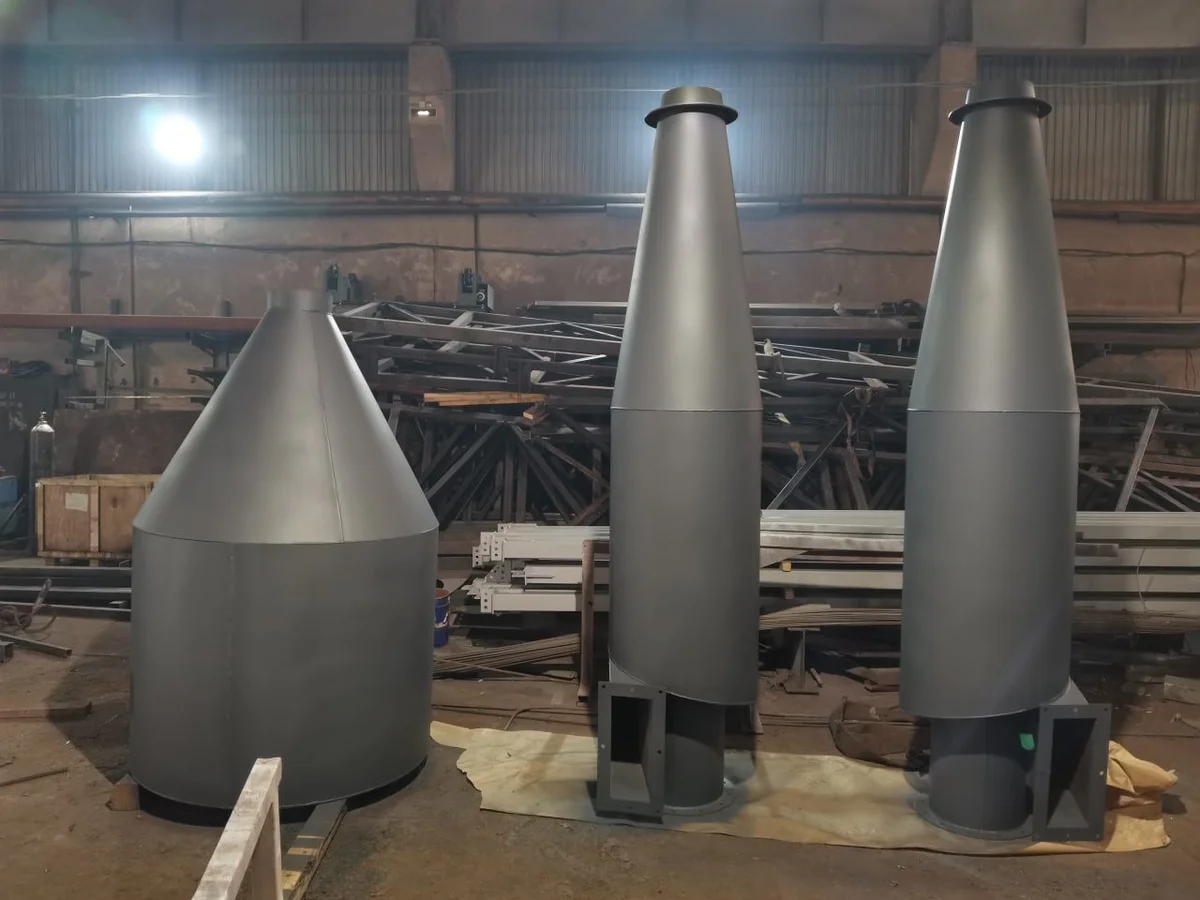

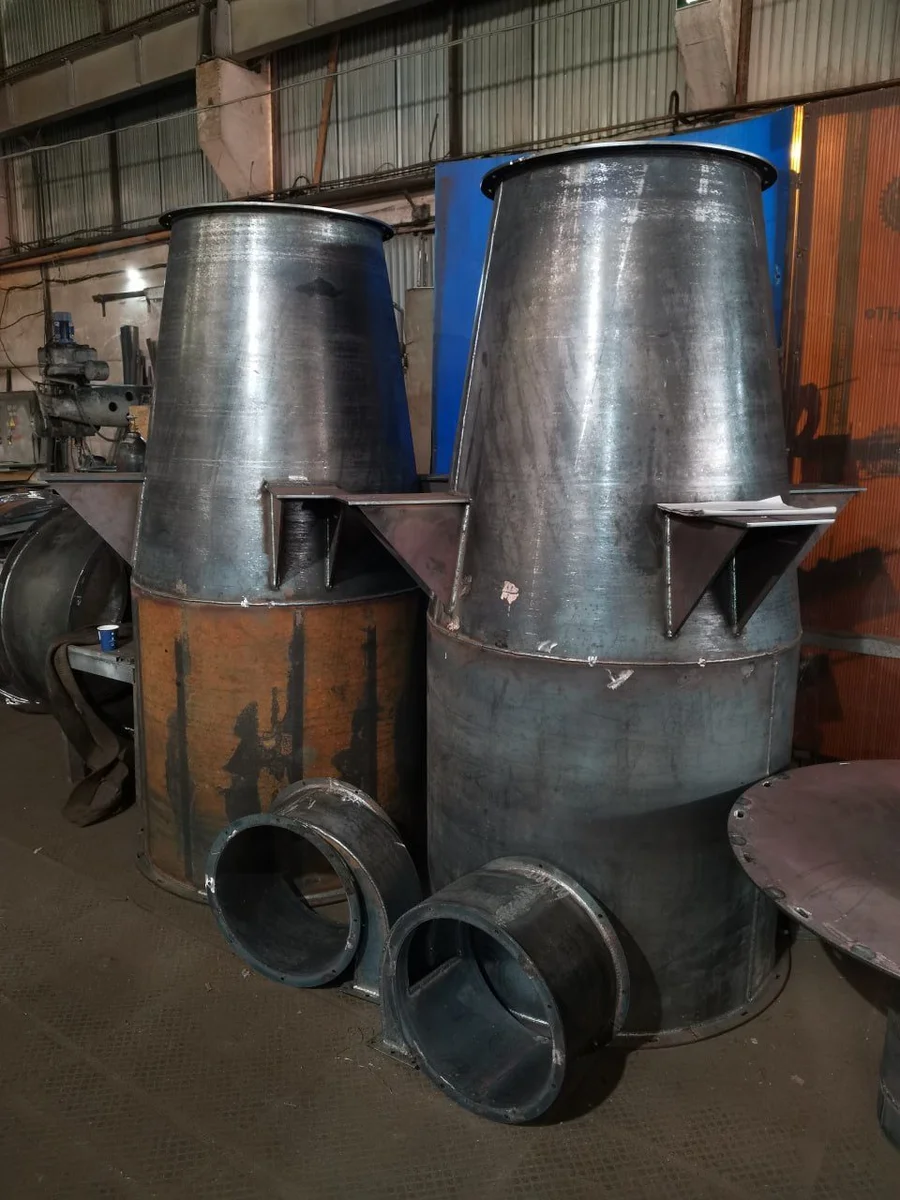

Корпус — обечайка и конус из листа 3–8 мм; толщину задаёт чертёж или условия работы: для сухой опилочной пыли достаточно 3 мм, для золы и абразива корпус делают толще. Улитка или входной патрубок под углом серии, крышка, выхлопная труба, фланцы под ответные фланцы вашей системы.

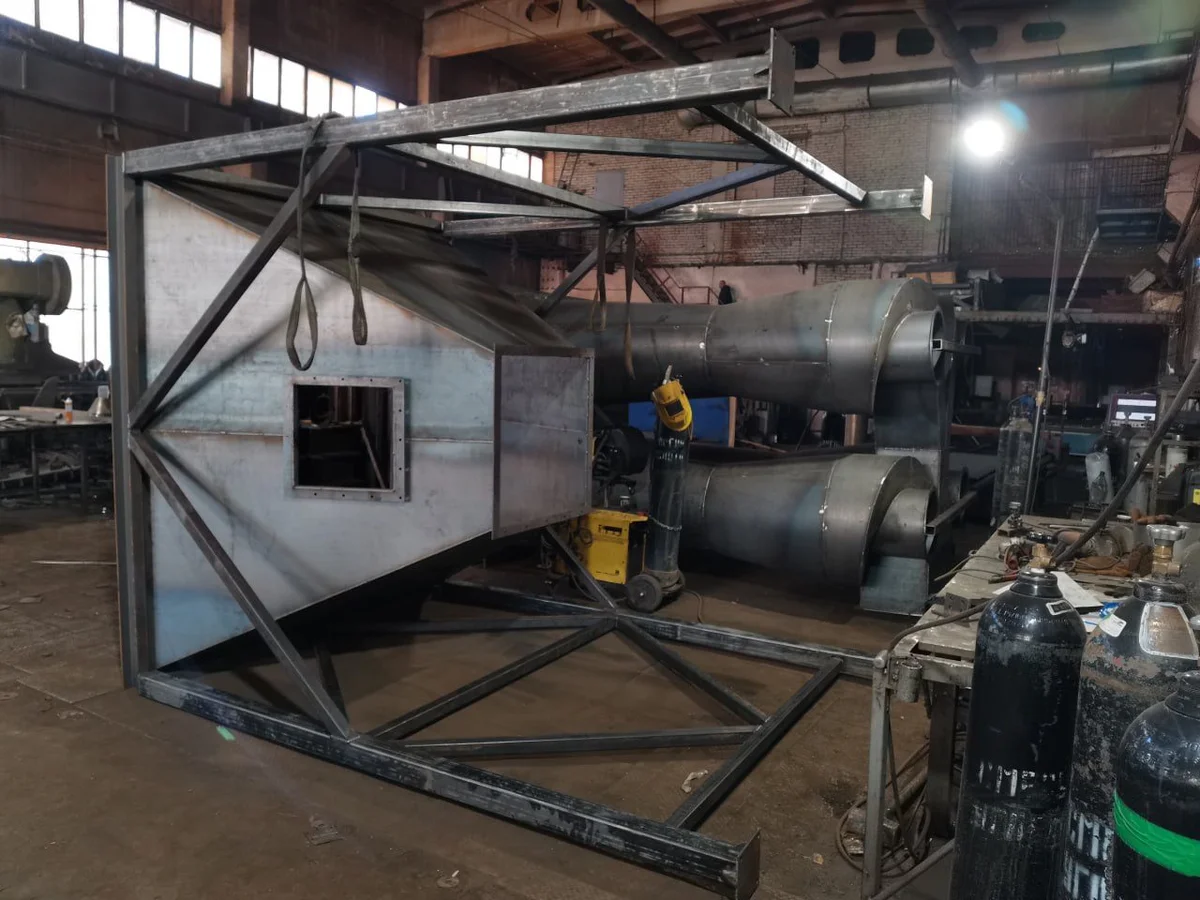

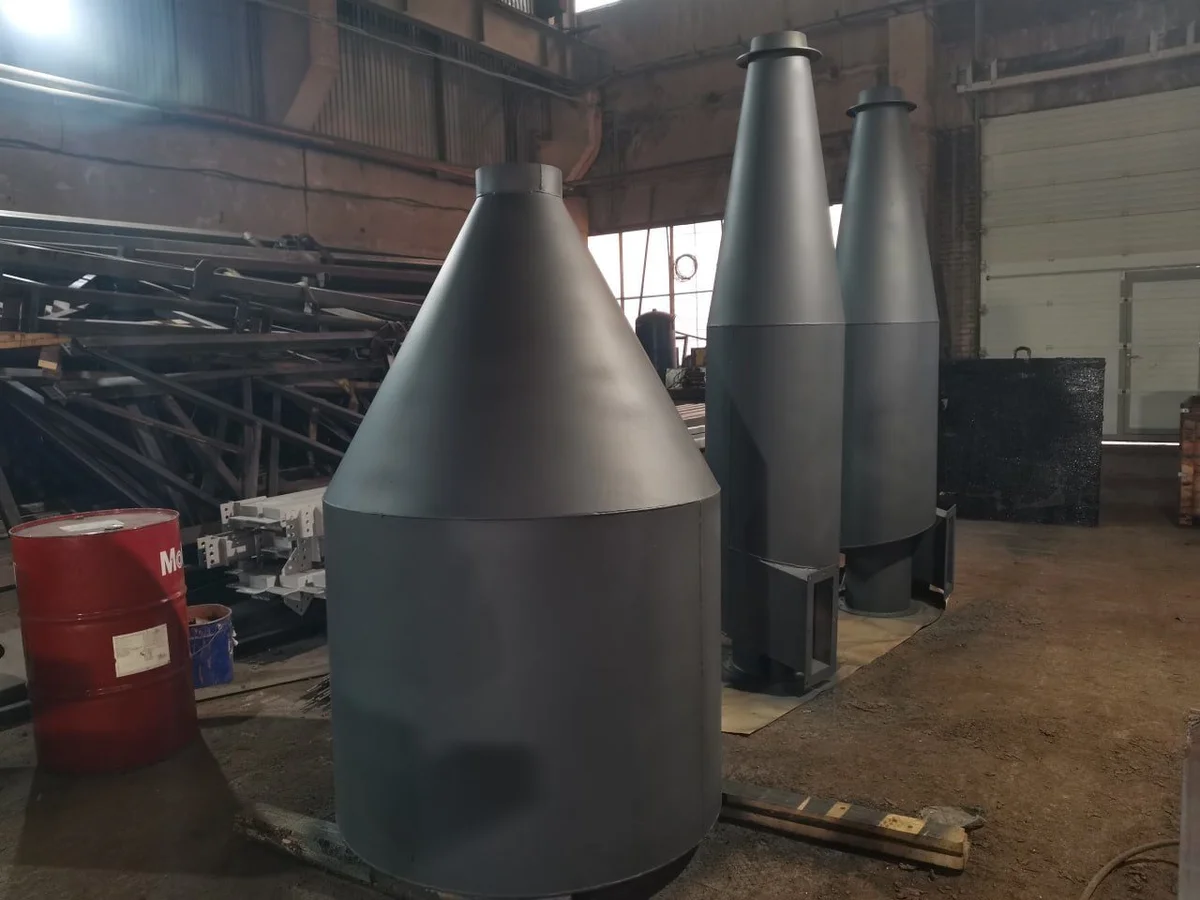

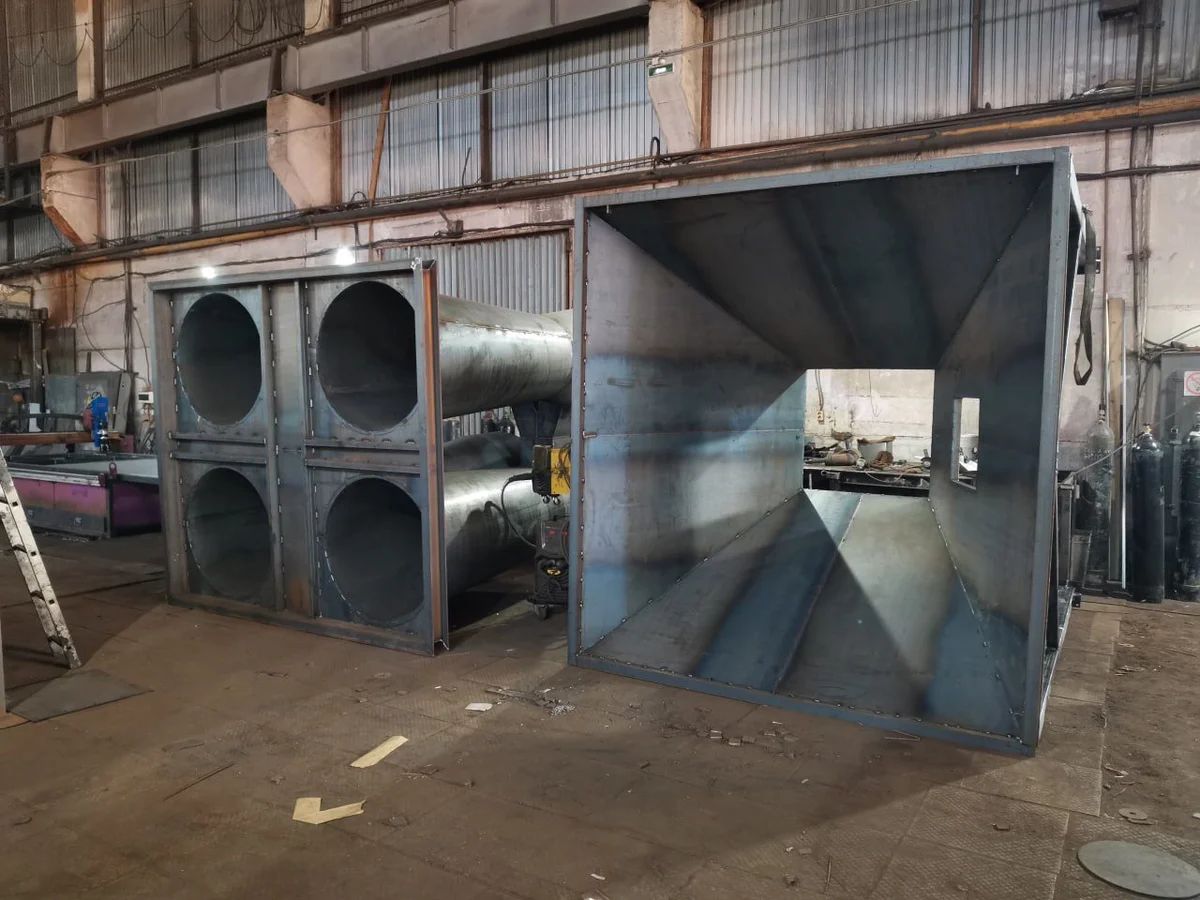

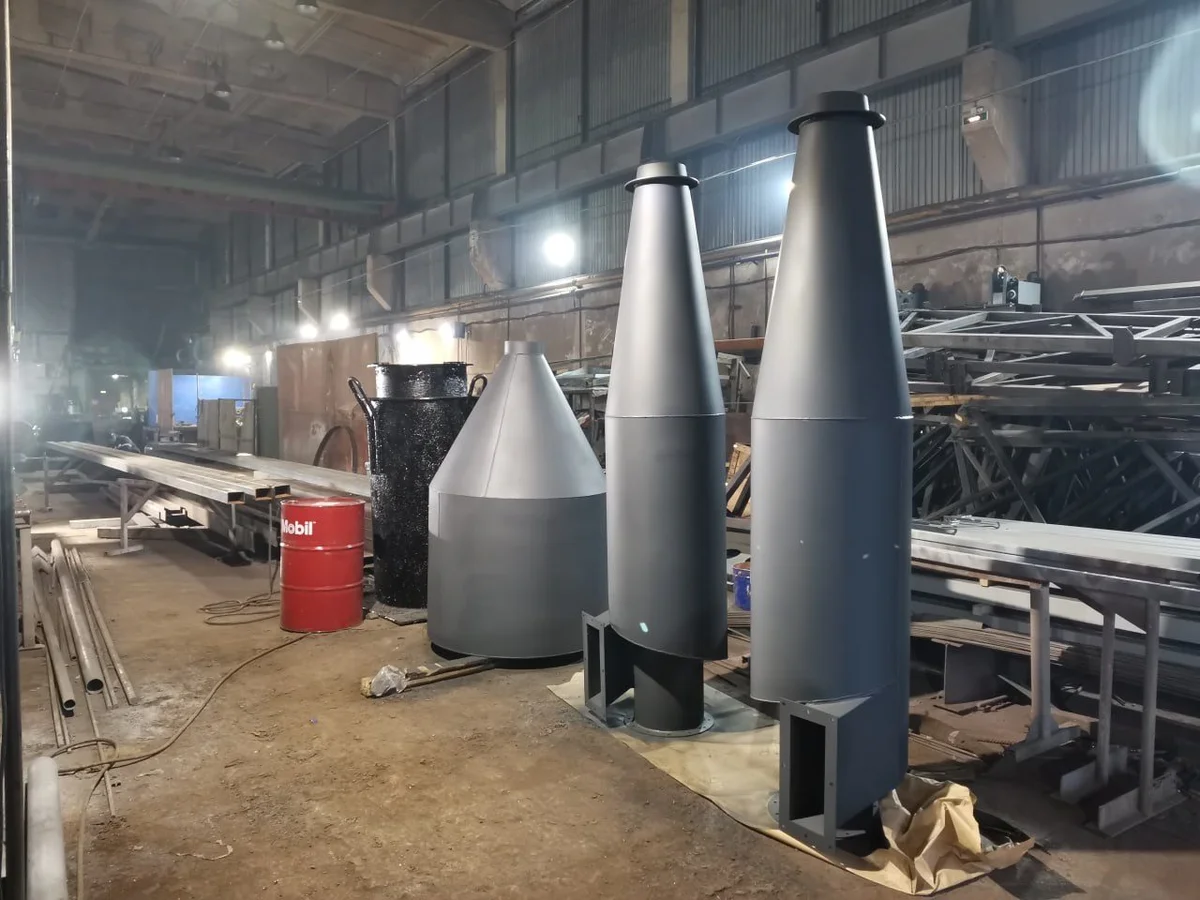

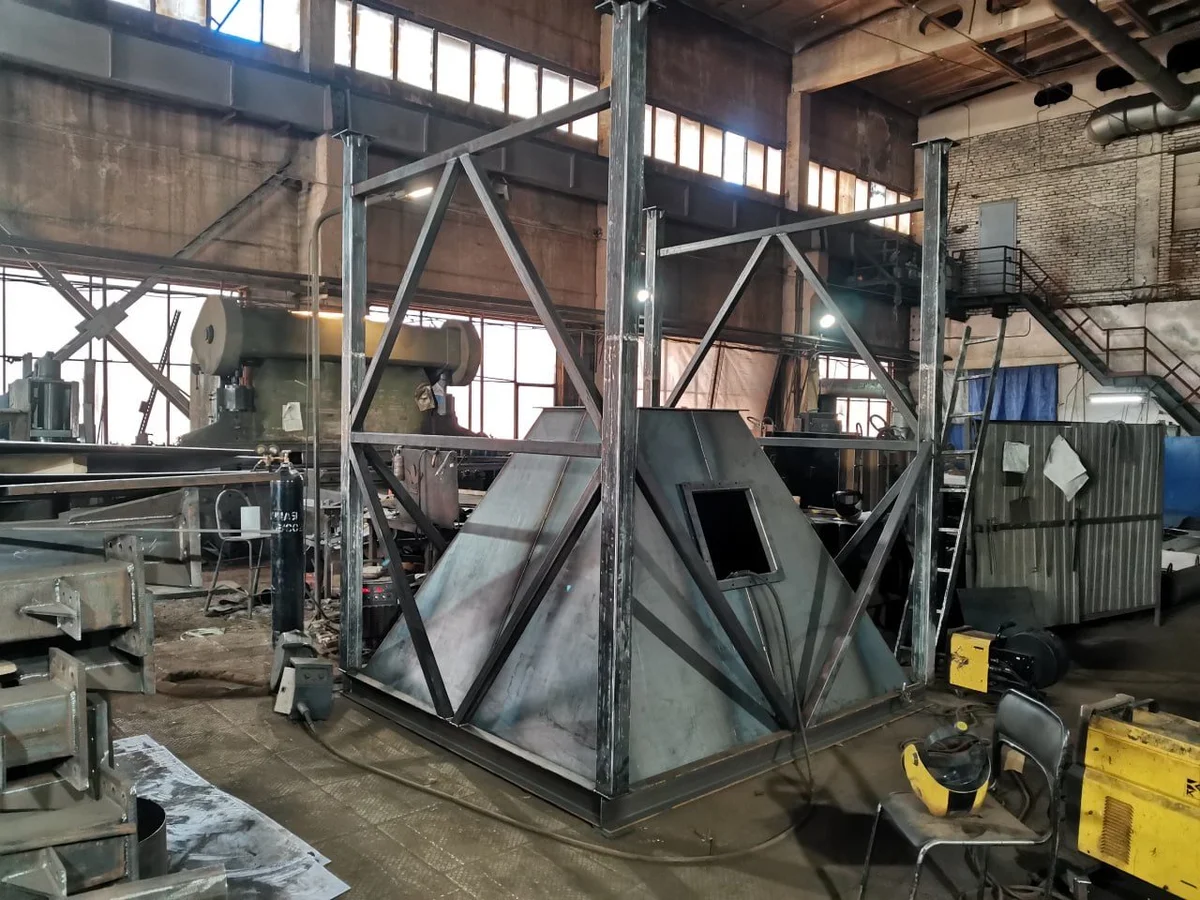

Бункер циклона — пирамидальный или конический, одиночный или общий на группу, с патрубком выгрузки. На выгрузку ставим то, что нужно вашей схеме: шибер, шлюзовой затвор, переход под шнек или под прямую разгрузку в транспорт — на лесопилках циклон со шлюзовым затвором часто дует опилки сразу в прицеп, минуя склад.

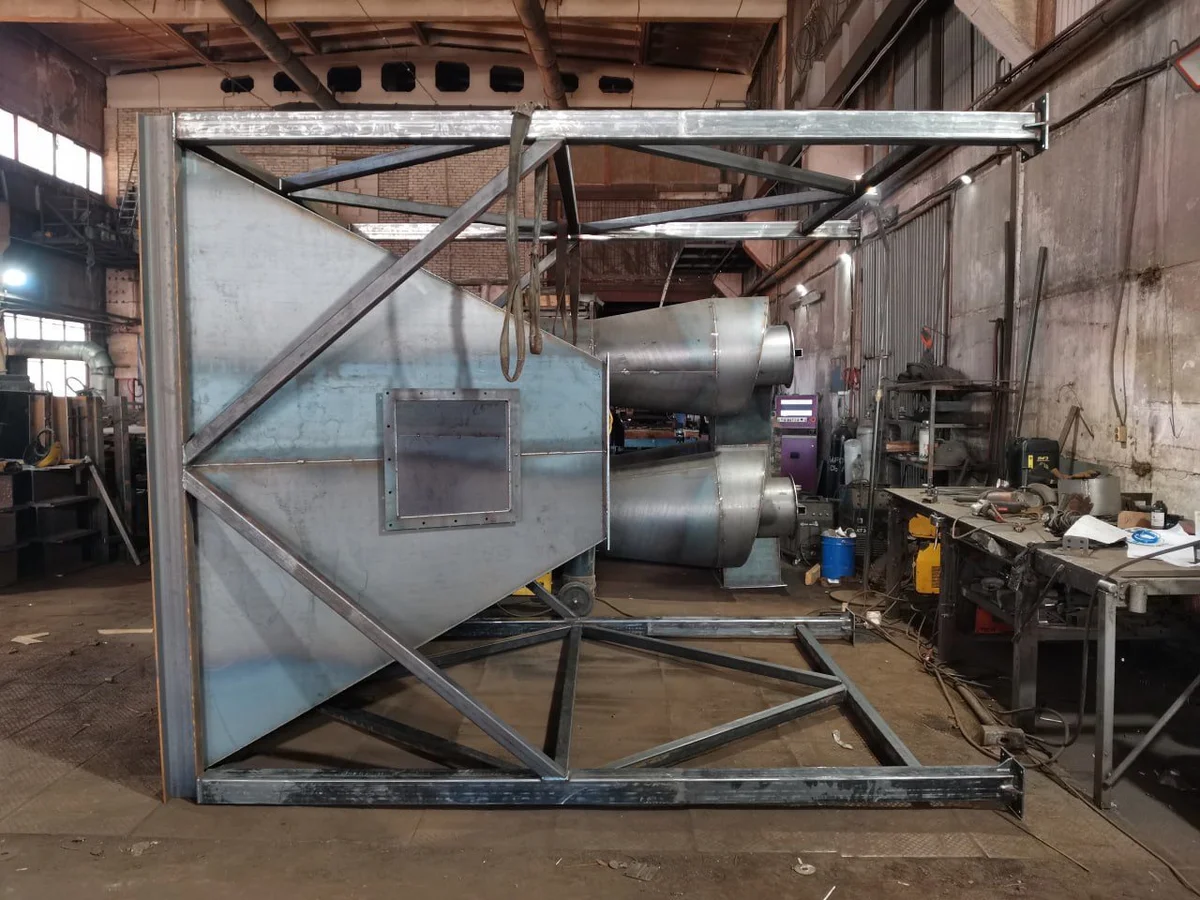

Постамент под циклон или рама — по серии постаментов или под вашу высоту выгрузки: если шибер должен быть не выше полутора метров от площадки, постамент считаем от этого.

Переходы с фланцами на воздуховоды другого диаметра — из той же стали или из оцинковки, как удобнее монтажнику.

Сталь: Ст3 для обычных условий, 09Г2С для улицы и мороза, нержавеющая — для пищевой, химической и агрессивной среды. Грунт и окраска в цвет по RAL.

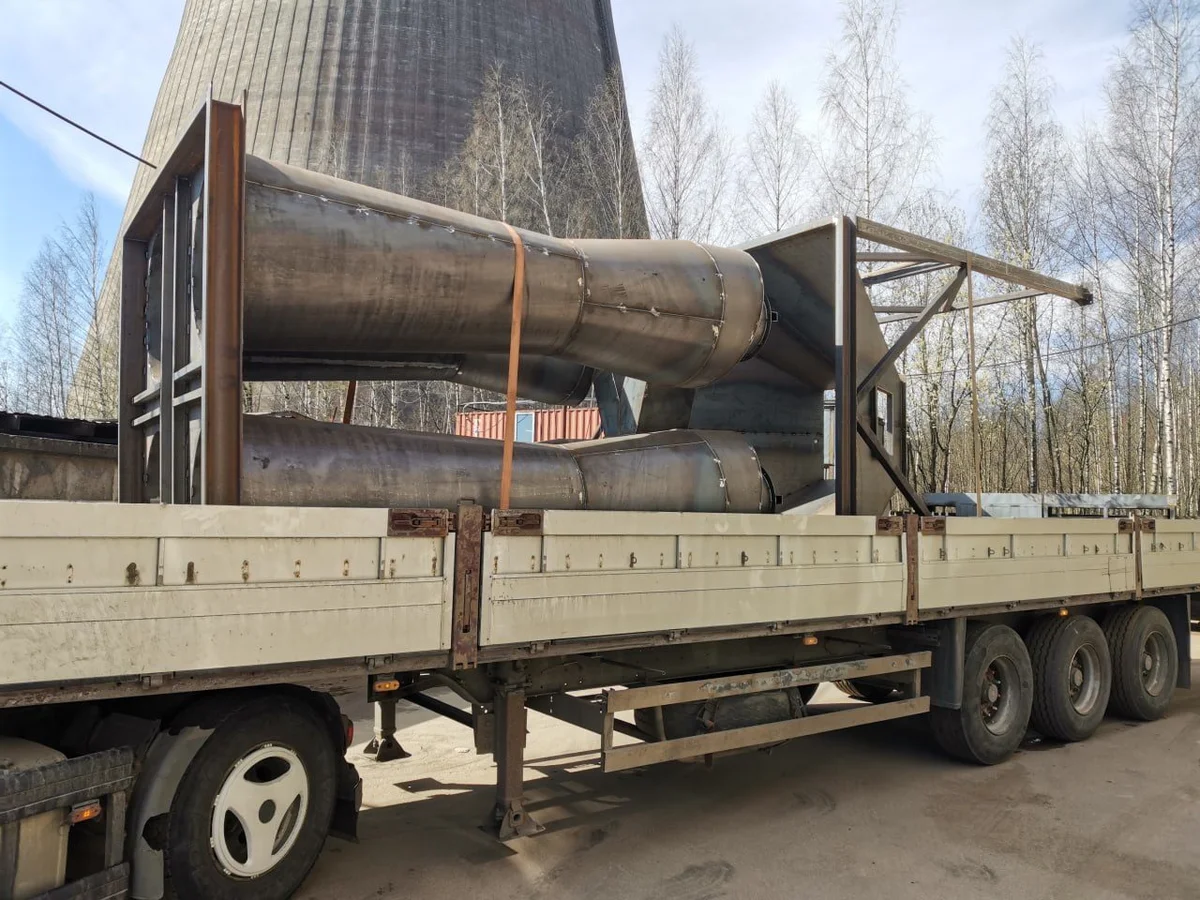

Что проверяем перед отгрузкой — то, что требуют руководящие указания к циклонам НИИОГАЗ: внутри корпуса нет вмятин, заусенцев и наплывов, швы зачищены; несоосность корпуса, выхлопной трубы и пылевыпускного отверстия — не более 0,5 % диаметра; габаритный циклон отгружается в сборе, негабаритный — укрупнёнными блоками с кольцевым стыком на монтаже.

Где ставят и что от этого зависит

Деревообработка. Циклон для опилок и стружки — аспирация станков, дробилок, сушилок. Здесь важны объём бункера и удобная выгрузка, а из-за горючей пыли — заземление корпуса и, по требованию проекта, взрыворазрядитель.

Котельные. Циклон котельной — золоуловитель на котлах на угле, щепе, пеллетах, лузге. Зола режет вход и конус, поэтому циклоны котлов делают из толстого листа, а изношенный конус потом меняют отдельно, не трогая корпус. Батарейные БЦ и групповые ЦН-15 на котлах — обычная схема.

Зерно и мука. УЦ-38, У21-ББЦ, ЦН-15 на элеваторах и мельницах, там, где циклон не столько чистит воздух, сколько возвращает продукт в производство.

Порошковая покраска. Циклон для порошковой покраски ставят перед фильтром камеры: он собирает краску, которая не легла на деталь, и возвращает её в бункер. Здесь ценится гладкая внутренняя поверхность и нержавеющая сталь, чтобы порошок не залипал и не пачкался при смене цвета.

Абразив и пескоструй. В пескоструйных и дробеструйных камерах циклон работает не на выброс, а на возврат: отделяет пригодную дробь и абразив от пыли и отправляет их обратно в оборот, в бункер уходит только отработанная мелочь. Такой циклон изнашивается быстрее любого другого — абразив режет вход и нижнюю часть конуса, — поэтому корпус делаем из толстого листа, а конус рассчитываем как сменную деталь. Для абразивной и слипающейся пыли указания НИИОГАЗ рекомендуют конические СК-ЦН-34 и СДК-ЦН-33; для слежавшегося и влажного абразива подходят циклоны с обратным конусом — РИСИ, ЦОК. Если пескоструй стоит на улице, корпус — из 09Г2С.

Пневмотранспорт. Циклон-разгрузитель отделяет перевозимый материал — гранулы полимеров, стружку, обрезь плёнки и бумаги — от воздуха на приёмном конце трубы. Это тот же циклон, но с шлюзовым затвором и без задачи тонкой очистки.

Возврат ценного продукта. Циклон окупается быстрее всего там, где уловленное стоит денег: мука, сахар, какао, порошковые краски, металлические порошки. За рубежом на такие циклоны ставят нержавеющий быстросъёмный бункер, чтобы забирать продукт без остановки линии — в Японии так собирают даже шлифовальную пыль драгметаллов. Для таких задач делаем циклон из нержавеющей стали с бункером под ваш способ выгрузки.

Ремонт циклона: замена конуса, футеровка

Циклон изнашивается неравномерно: сначала уходит вход и нижняя часть конуса, корпус при этом ещё в порядке. Ремонт циклона в этом случае — изготовить конус, улитку или выхлопную трубу отдельно, по вашему образцу или по чертежу, и заменить только изношенное. Для абразивной пыли делаем конус из более толстого листа или предусматриваем футеровку — сменную защиту внутренней поверхности, как на котлах с золой лузги и коры, где циклоны без защиты меняют каждый сезон.

Для той же аспирационной системы изготавливаем рабочие колёса вентиляторов и дымососов — по чертежу или по изношенному образцу, а также скрубберы Вентури для мокрой очистки.

Как заказать

Пришлите одно из трёх: чертёж, обозначение типоразмера серии или фото старого циклона с размерами присоединений. Укажите пыль и условия — этого достаточно, чтобы выбрать сталь и толщину. Мы посчитаем и ответим коммерческим предложением со стоимостью и сроком изготовления. Цена — от 190 000 ₽, срок изготовления — от 10 рабочих дней с момента оплаты и согласования чертежа. Циклоны любой производительности, с доставкой по России.

Вопросы и ответы

Сколько стоит циклон ЦН-15 изготовление в СПб?

От 190 000 ₽. Цена зависит от типоразмера, толщины и марки стали, комплектации: одиночный или групповой, с бункером, площадкой, опорами. Присылайте типоразмер или чертёж, считаем в тот же день.

За сколько дней изготовят циклон в СПб?

От 10 рабочих дней с момента оплаты и согласования чертежа. Групповые циклоны и нестандартные размеры занимают дольше, точный срок называем при расчёте. Производство в Новом Девяткино, отгрузка по Петербургу, Ленобласти и в регионы.

Чем отличаются ЦН-11, ЦН-15 и ЦН-24?

Углом наклона входного патрубка: 11, 15 и 24 градуса, корпус и выхлопная труба у всех одинаковые. По указаниям НИИОГАЗ ЦН-24 ставят при больших расходах газа и как первую ступень перед фильтрами, ЦН-11 — там, где нужна более тонкая очистка, ЦН-15 — универсальный и самый распространённый. Для производства разницы нет: делаем все три.

Можно ли сделать циклон, если нет чертежа?

Да. Назовите серию и диаметр или пришлите размеры старого циклона и схему подключения. Пропорции корпуса возьмём из серии, присоединительные размеры — ваши.

Делаете ли бункеры и постаmenты отдельно?

Да, бункер циклона, постамент, шибер, шлюзовой затвор и переходы — как в комплекте с циклоном, так и отдельно к уже стоящему.
